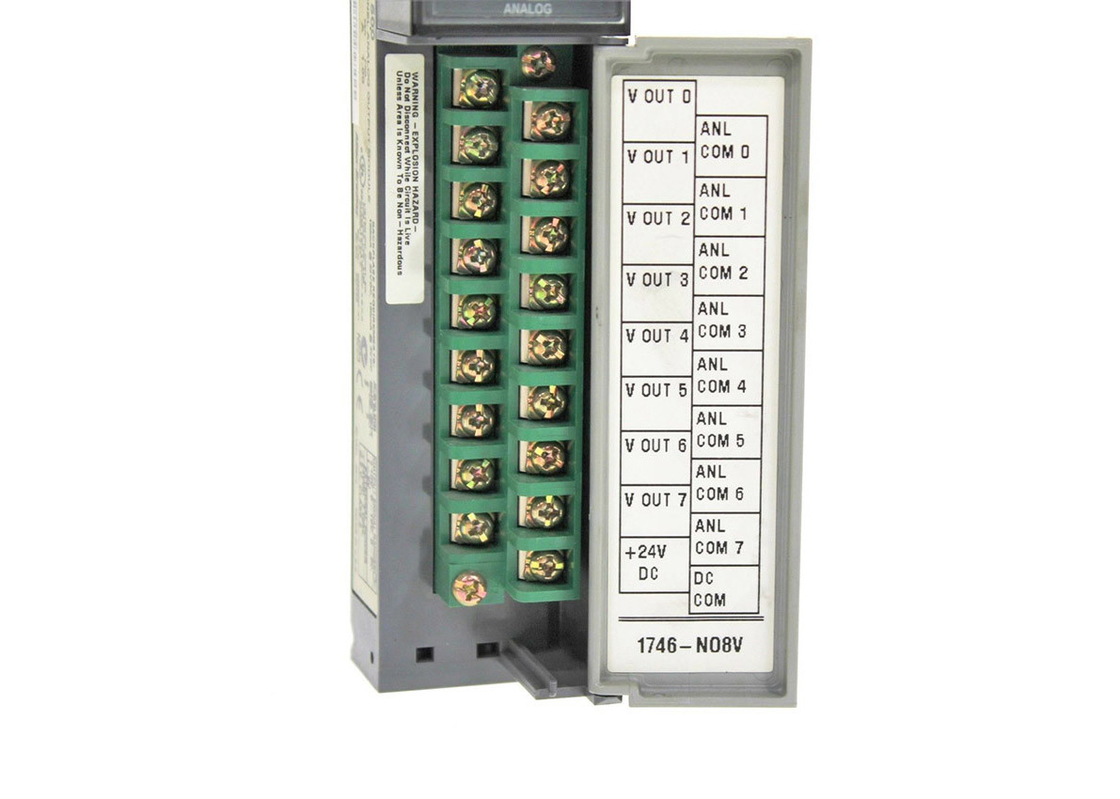

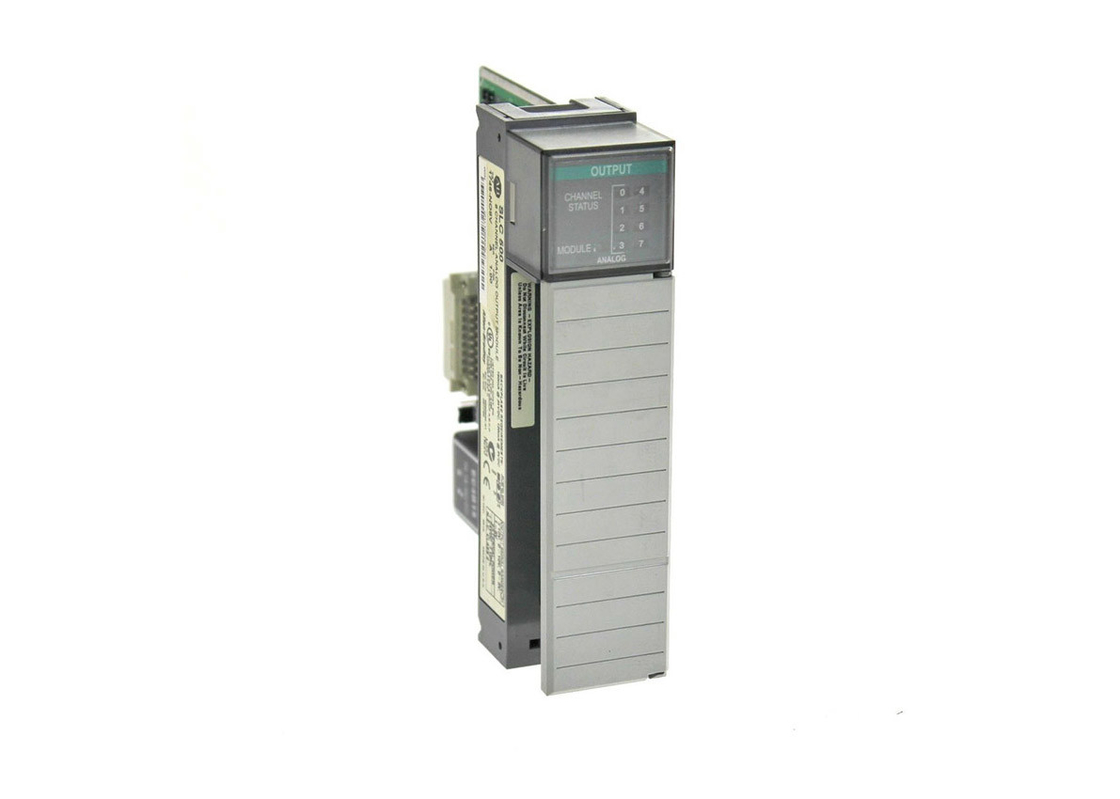

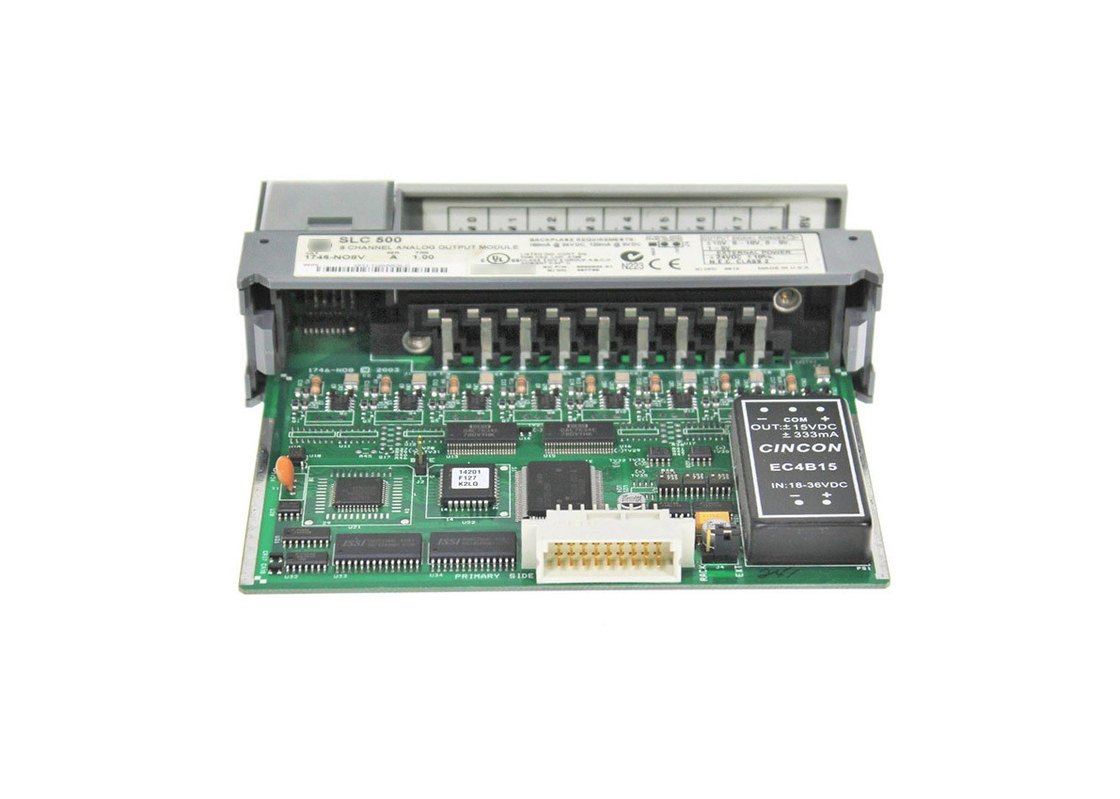

AB 1746-NO8V, SLC 500 Analog-Ausgangsmodul, einseitig
Technische Spezifikationen für 1746-NO8V
| Hersteller |
Rockwell Automatisierung |
| Entschließung |
16 Bit 320 μV/Zahl |
| Modultyp |
Analog-Ausgabe-Modul |
| Reihe |
SLC 500 |
| Teilnummer/Katalognummer |
1746-NO8V |
| Marke |
AB |
| Ausgangsverkabelung |
mit einem einzigen Ende |
| Ausgangsspannungen |
-10 bis +10VDC; -10.25 bis +10.25VDC; 0 bis 10VDC; 0 bis 5VDC und 1 bis 5VDC. |
| Ausgangscodierung |
-32.768 bis +32,767 |
| Kompatibles Fahrwerk |
Jeder 1746er Fahrgestell-Slot mit Ausnahme von 0 |
| Stromverbrauch im Hintergrund |
120 mA bei 5V DC 160 mA bei 24V DC (J4 Jumper auf RACK eingestellt) 0 mA bei 24V DC (J4 Jumper auf EXT eingestellt) |
| Rückfläche Stromverbrauch |
5.6W |
| SLC-Datenformate |
Skalierte technische Einheiten Skaliert für PID Proportionalzahlen 1746-NO4-Format Benutzerdefinierte Skala |
| Optionale Ausgangsdatenparameter |
Benutzerdefinierte Skalierungsbegrenzungen Ausgangsspannbegrenzung Ausgangswarnbegrenzungen Rampenfrequenz/Grenze Voreinstellungsfehlerwert Ausgangsverhalten unter Fehlverhältnissen (Wiedereinstellung, Halte, Voreinstellung) Alarmverschluss Zurücksetzen von verriegelten Alarmen |
| Ausgabe |
8 |
| Hintergrundstrom (5 Volt) |
120 Milliampere |
| Hintergrundstrom (24 Volt) |
mit einer Breite von mehr als 20 mm |
| Zeit der Aktualisierung |
540 Mikrosekunden/8 Kanal |
| Schrittweise Reaktion |
1 Millisekunde |
| Schrittweise Reaktion |
60 Millisekunden rein, 2,5 Millisekunden raus |
| UPC-Kennzeichnung |
10781180054560 |
| UPC-Kennzeichnung |
10781180054577 |
Ungefähr 1746-NO8V
Das AB 1746-NO8V ist ein analogues Ausgangsmodul, das für den Einsatz mit SLC 500-Steuerungen kompatibel ist.Dieses Modul wird idealerweise zur Steuerung von Modulationsvorrichtungen wie Ventilen verwendet, Dämpfer, Variable Frequency Drives (VFD), Louvers und andere Geräte, die mit analogen Signalen arbeiten.
Der 1746-NO8V verfügt über acht (8) Ausgangskanäle mit einer Auflösung von 16 Bit oder 320 μV/Zählung.767 und verfügt über ein integriertes R-2R Ladder Network als Digital-Analog-Konvertierungsmethode (DAC)Es hat eine Ausgangsstufe von 1 ms bzw. 0 bis 95% voller Skala mit einer einzelnen Kanal-Aktualisierungszeit von 5 ms, um alle 8 Kanäle für Klasse 1 und 10 ms für Klasse 2 zu aktualisieren.
Die 1746-NO8V hat eine Gesamtgenauigkeit von 0,1% der Vollskala bei 25 °C und 0,2% der Vollskala bei 60 °C mit einer maximalen Gesamtgenauigkeit von ±33 ppm/°C der Vollskala.mit einem Lastbereich von 1 K ohm oder mehr und einem Laststrom von 10 mA (maximal).
Spezifische Nenn-Ausgangsspannungen des 1746-NO8V sind -10 bis +10VDC; -10.25 bis +10.25VDC; 0 bis 10VDC; 0 bis 5VDC und 1 bis 5VDC. Umgewandelte analoge Daten,für jeden Kanal konfigurierbar sind Scaled Engineering Units, Skaliert für PID, Proportional Count, 1746-NO4-Format und benutzerdefinierte Skala, während optionale Ausgangsdatenparameter benutzerdefinierte Skalierungsgrenzen, Ausgangsspanngrenze, Ausgangswarngrenzen sind,Rampenfrequenz/Grenzwert, Voreinstellungsfehlerwert, Ausgangsverhalten unter Fehlerzustand (Wiedereinstellungen, Halten, Voreinstellungen), Alarmverschluss und Alarmverschluss mit Wiedereinstellung.
Der 1746-NO8V verfügt über eine Gesamtausgangskraft von 5,6 W und eine benutzeroptionale Gleichspannungsquelle mit einer Leistung von 24 V Gleichspannung.25 V Gleichspannung und verwendet einen R-2R Ladder Digital-to-Analog-Wandler mit einer Kanal-Auflösung von 16 Bit (320 μV/Zählung)Die 1746-NO8V hat eine Ausgangs-Schritt-Antwortzeit von 1 ms und verwendet etwa 5 ms, um Signale auf allen 8 Kanälen zu aktualisieren.Der Belastungsbereich der 1746-NO8VAusgänge kann über 1 KΩ liegen und der maximale Belastungsstrom der Ausgänge beträgt 10 mA.Die 1746-NO8V hat eine Ausgangsimpedanz von weniger als 1 ‰ und eine Überbereichsfähigkeit von 2,5% (± 10,25 V).15% bei einem OFFSET-Driftfehler von ±0.53 LSB/°C. The 1746-NO8V offers circuit isolation between the field wiring and the backplane to protect the chassis and the processor is tested at 500V DC and uses LED lights to indicate the module and channel statusEs verfügt über einen Betriebstemperaturbereich von 0-60°C bei einer nicht kondensierenden relativen Luftfeuchtigkeit von 5-95% und ist CUL und CE-zertifiziert für die Verwendung in gefährlichen Gebieten der Klasse I, Abteilung 2.Die 1746-NO8V hat eine Betriebsschlagrate von 30G und eine Schwingung von 5G bei 10-500Hz.
