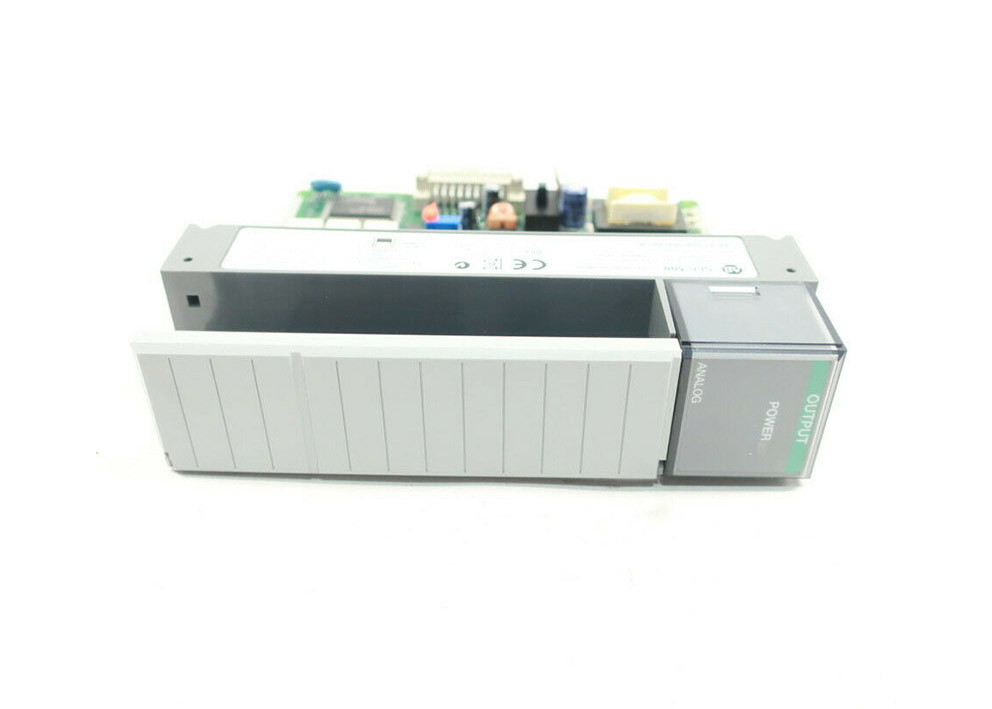

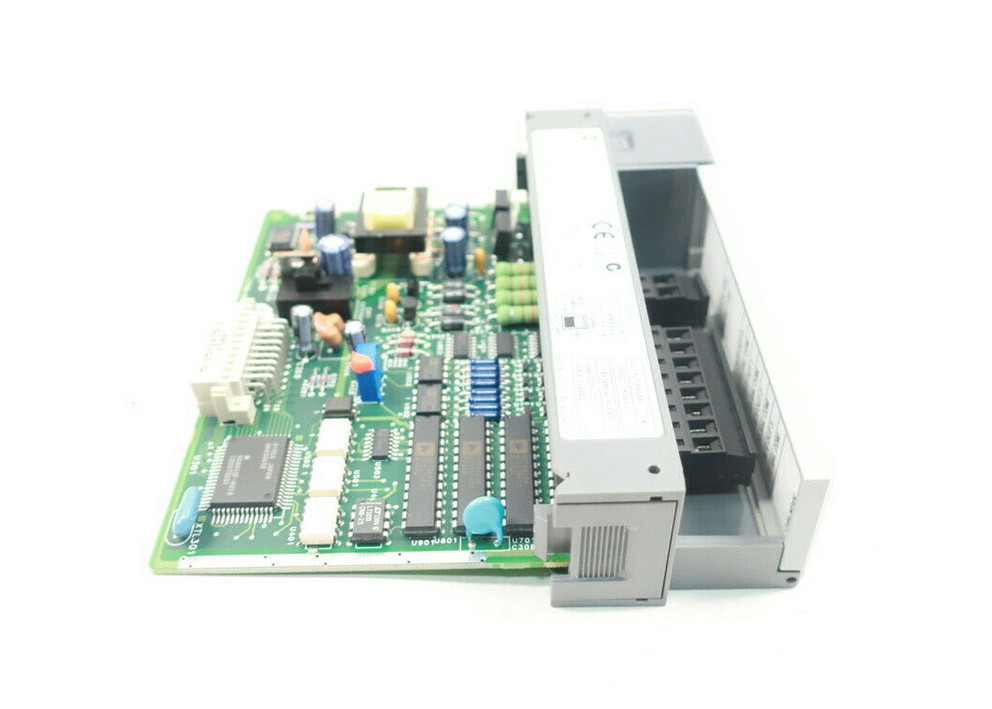

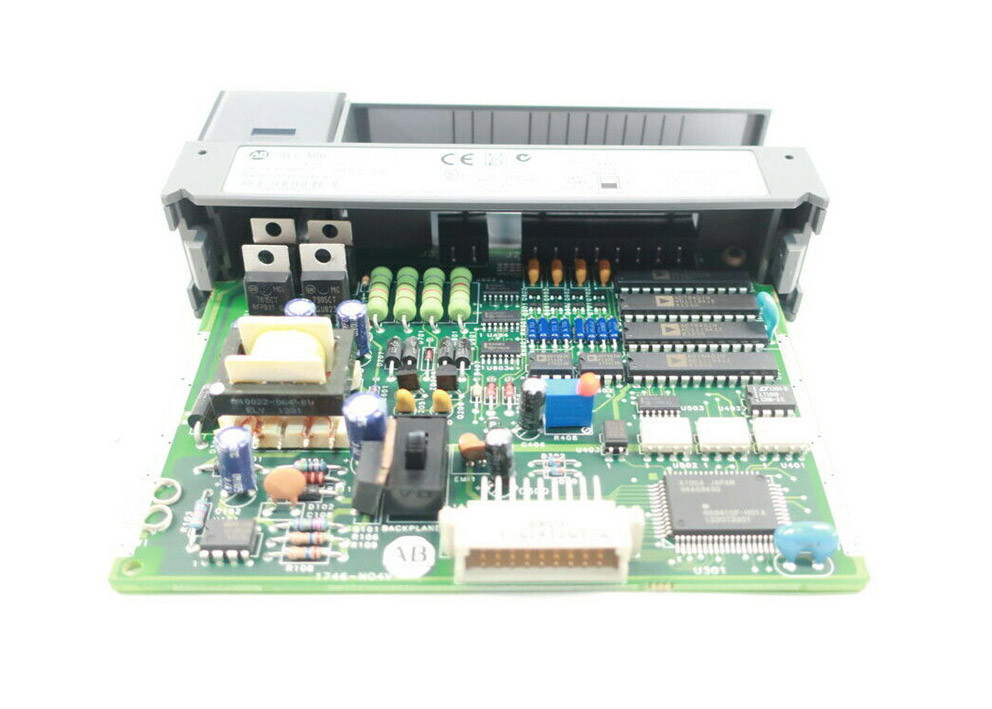

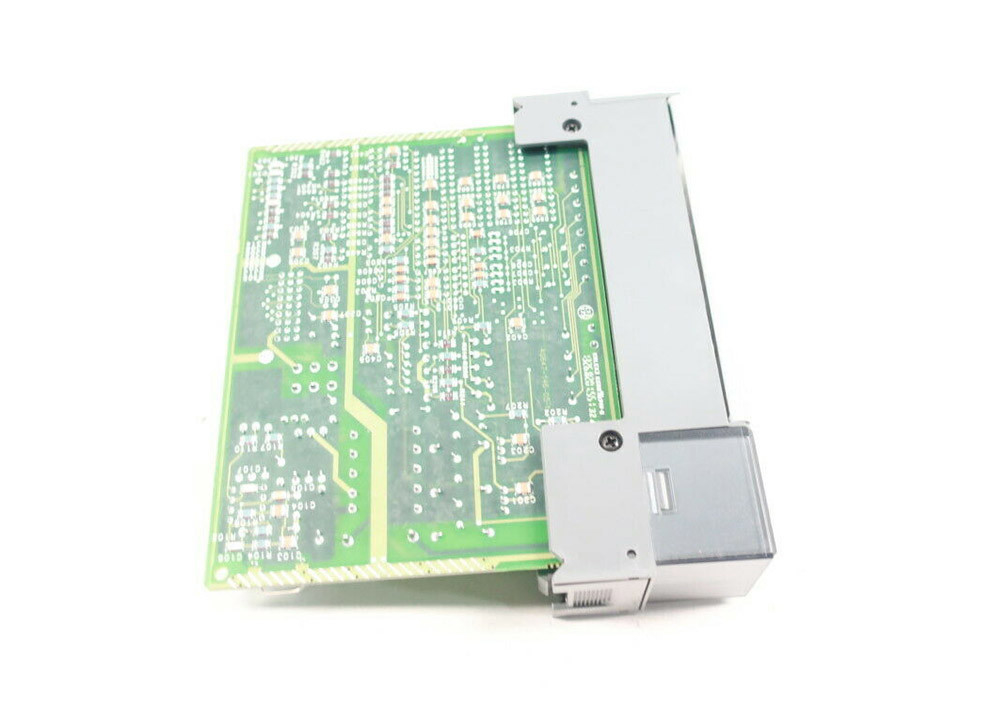

AB 1746-NO4V, analoges Ausgabemodul SLC 500, 10 VDC

Der AB 1746-NO4V ist ein vier (4) Punkt, nichtisoliertes Analogspannungsausgabemodul Standards SLC 500. Es hat eine Ertragstrecke -10 zu
10 Volt -1 LSB DC mit gegenwärtigen Bewertungen der Rückwand von 55 MA bei 5 Volt und von 145 MA bei 24 Volt. EINE externe 24 VDC-Stromversorgung verwendet möglicherweise mit
dieses Modul durch aktivierendes SW1 extern. Wenn die Rückwandenergie genügend ist, die Rückwandenergie wird verwendet möglicherweise als die Energiequelle von diesem
Modul anstelle einer Fremdquelle. Das 1746-NO4V hat eine Feldverdrahtung zur Rückwandisolierung von 500 Volt DC und eine Höchstlastreaktanz
von 1 µF und Höchstlaststrom von 10 MA.

Dieses Modul ist ein fabrikkalibriertes Modul und verwendet ein Kommunikationsformat der Ergänzung der 16-Bit--twos binäres. Das 1746-NO4V wird herein eingeschlossen
offen-artigen Einschließungs- und Berg1746 Fahrgestelle. Es wird auch mit einer LED-Statusanzeige und einem entfernbaren Verteiler (RTB) ausgerüstet.
Empfohlene Drahtgröße für dieses Modul ist maximale Drahtgröße AWG-Lehre #14. Seine Aktualisierungszeit ist 512 µs für alle Kanäle, die parallel sind, und
es hat eine Einstellzeit von Frau 2,5 bei 95%. Die 1746-NO4V'S Betriebstemperaturbereiche von 32 bis 140 Grade Fahrenheit, seine
inoperative Temperaturspannen von -40 bis 185 Grade Fahrenheit und von seiner kondensationsfreien relativen Luftfeuchtigkeit für Operation und Lagerung ist 5
bis 95%. Das 1746-NO4V'S hat einen maximalen Gesamtgenauigkeitsantrieb +/- von 54 PPMs/von Grad komplettes Celsius.

Das Modul ABs 1746-NO4V ist ein programmierbares analoges Ausgabemodul des Logik-Prüfers (PLC), das dem Produkt SLC 500 gehört
Plattform. Die Ausgabekanäle dieses Modulerzeugnis-Spannungssignals, das von -10 bis zu +10VDC-Signalen reicht.

Wenn man dieses Modul zu den Fahrgestellen installiert, bestimmte Führer werden verwendet möglicherweise für die Bestimmung der idealen Schlitz- oder Fahrgestelleaufgabe des Moduls.
Zwei (2) allgemeine Faktoren werden wie umgebende Temperatur und elektrische Geräusche betrachtet. Für elektrische Geräusche wird das Modul empfohlen
seien weg von Wechselstrom oder hohen Stufen der Gleichspannung installiert Sie. Zusätzlich ist es am besten, dieses Modul weg von der Systemstromversorgung zu installieren. Für
Erwägung der umgebenden Temperatur, die Fahrgestelle, die zur Einschließungsunterseite am nächsten ist, ist die empfohlenen Installationsfahrgestelle.

Dieses Modul stützt nicht Abbau unter Energie. Entfernen Sie nie dieses Modul, wenn Energie angewendet wird, während elektrische Bogen möglicherweise verursachend geschehen

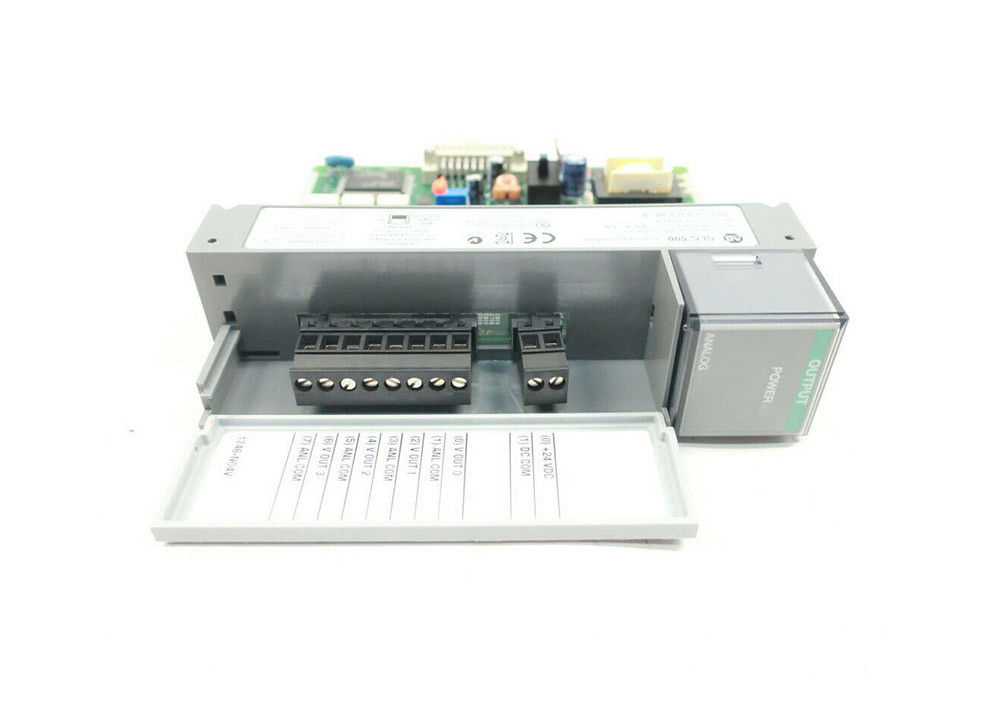

Schaden des elektronischen Schaltkreises. Das Modul auch ist installiert möglicherweise mit dem entfernbaren Verteiler (RTB) installierte in sein Vorderteil. Gebrauch
14 AWG-Lehredraht und begrenzen ein Maximum von zwei (2) Drähten beendet im gleichen Anschluss. Dieses ist, Raum für die Fehlersuche zur Verfügung zu stellen sowie zu sein
fähig, die Modulabdeckung zu schließen.

Analogergebnise werden zugewiesen möglicherweise einer PID-Stellgröße, ein Ergebnis der mathematischen Operation, oder ein manueller Wert kam von einer menschlichen Maschine herein
Schnittstelle (HMI) oder Fernwirktechnik (SCADA). Diese sind Steuerbefehlquellen. Es auch ist möglicherweise an gewöhnt
übertragen Sie Signale als Referenz anderer Geräte erneut, ihre Überwachungs-, Aufnahme- und Umwandlungsanwendungen einzuführen. Für den Stand allein
Prüfer, die Steuerkoordination wie Lastverteilungsfunktion erfordern, Analogergebnise werden benutzt möglicherweise, um das Bezugssignal von allen zu senden
beteiligte Prüfer und Geräte.
