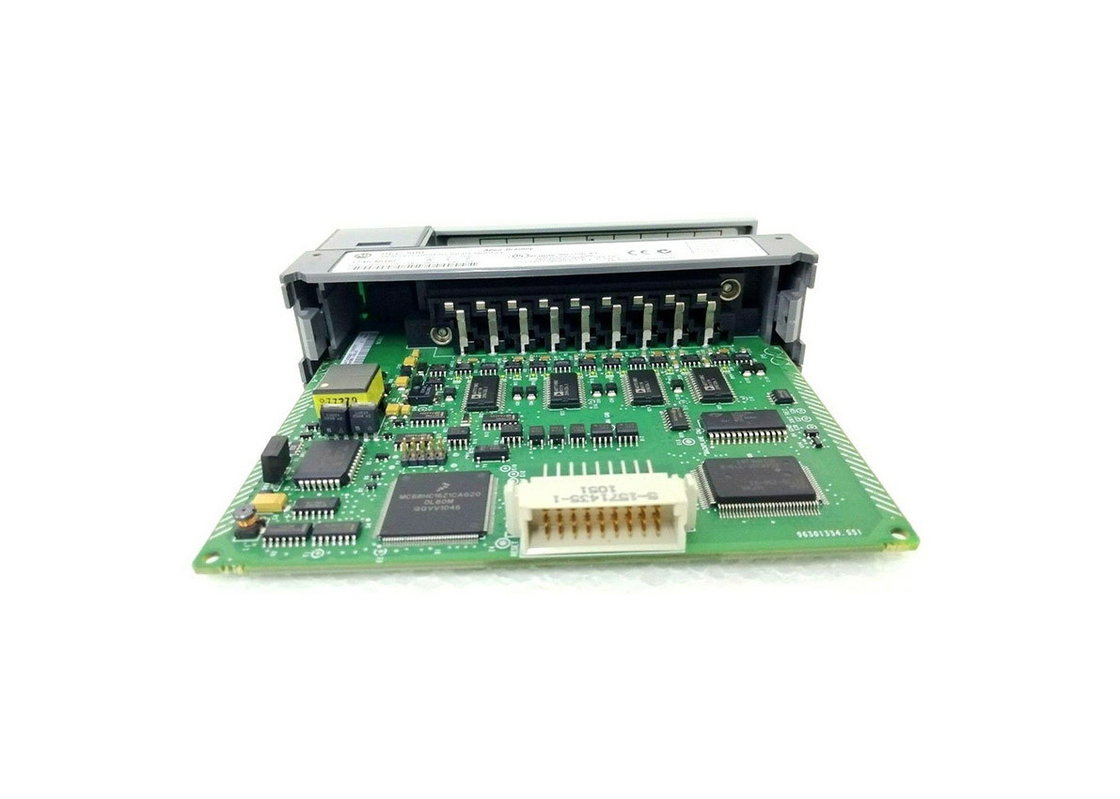

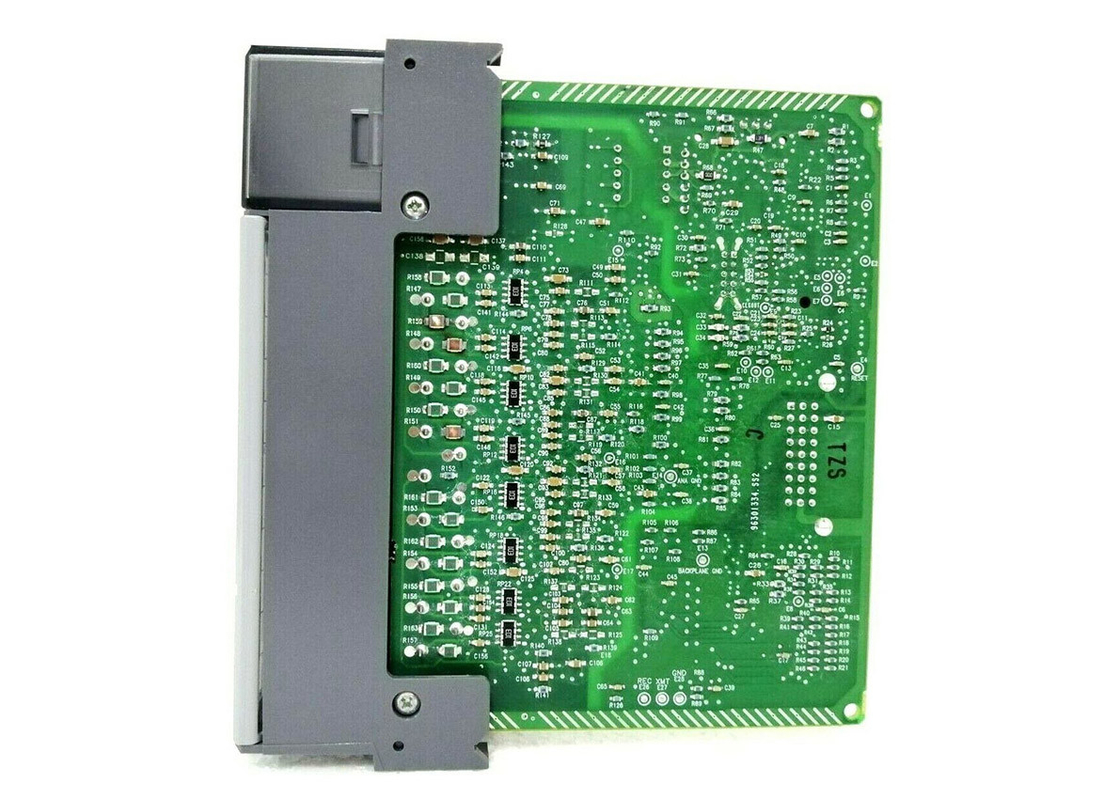

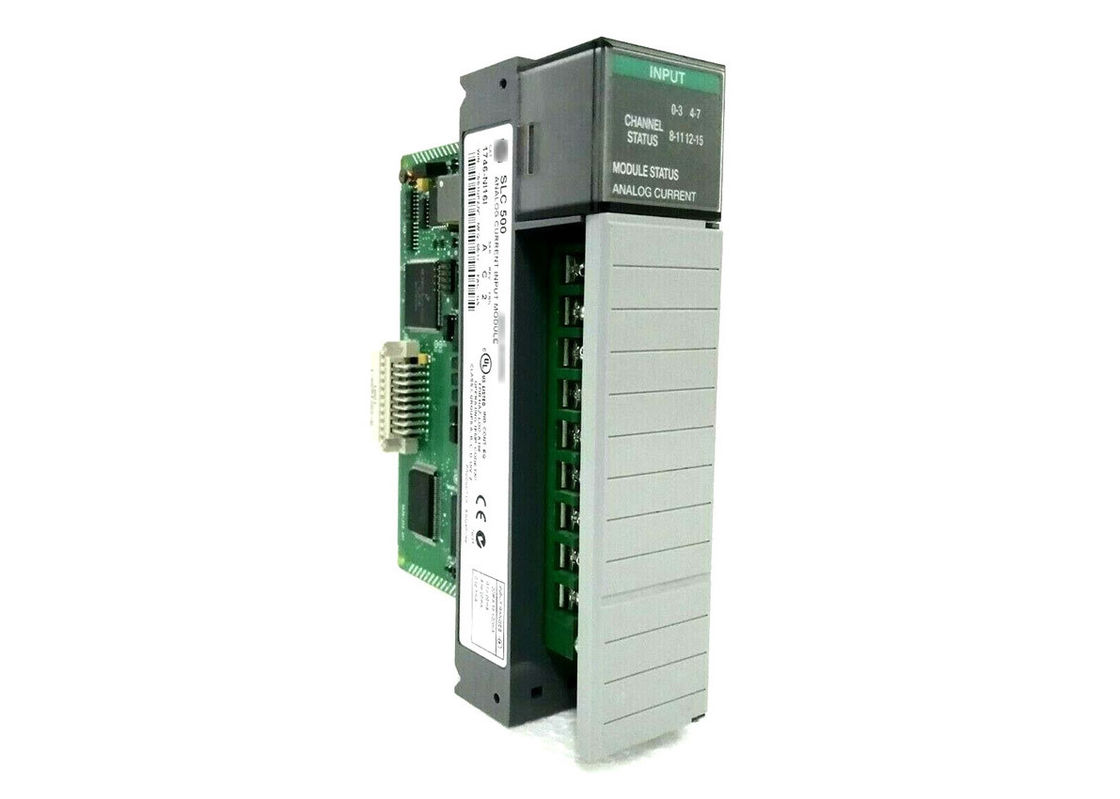

AB 1746-NI16I, Single-Slot SLC 500 Analog I/O Modul
Technische Spezifikationen für 1746-NI16I
| Hersteller |
Rockwell Automation |
| Marke |
AB |
| Teilenummer/Katalog-Nr. |
1746-NI16I |
| Serie |
SLC 500 |
| Modultyp |
Analog I/O Modul |
| Backplane-Strom (5 Volt) |
125 Milliampere |
| Eingänge |
Sechzehn (16) |
| Backplane-Strom (24 Volt DC) |
75 Milliampere |
| Elektrische Signalart |
0 bis 20 mA, 4 bis 20 mA, ±20 mA und 0 bis 1 mA |
| Bandbreite |
6-250 Hertz |
| Chassis-Position |
Jeder I/O-Modul-Steckplatz außer Steckplatz 0 |
| Schrittantwort |
9-630 Millisekunden |
| Backplane-Strom |
(5 Volt) 125 mA; (24 Volt DC) 75 mA |
| Wärmeableitung |
2,43 Watt |
| Wandlungstyp |
Sigma - Delta |
| Anwendungen |
Kombination 120 Volt AC I/O |
| Eingangsfilterung |
Digitaler Tiefpassfilter mit programmierbaren Filterfrequenzen |
| UPC |
10611320228196 |
| Eingangsfilterfrequenzen |
6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz |
| Isolation |
500 V AC Isolation für 1 Sekunde |
| LED-Anzeigen |
5 grüne Statusanzeigen, eine für jede Gruppe von 4 Kanälen und eine für den Modulstatus |
| Empfohlenes Kabel |
Belden #8761 oder gleichwertig |
Über 1746-NI16I
Der Allen Bradley 1746-NI16I ist ein Analogeingangsmodul mit 16-Bit-Auflösung und 16 Eingangskanälen. Dieses Modul fällt in die Kategorie Spannung von -20 bis 20 mA. Sein Backplane-Strom beträgt bei 5 Volt 125 mA, während 24 Volt 75 mA ergeben. Seine Backplane-Leistungsaufnahme beträgt maximal 2,425 Watt (0,625 Watt bei 5 Volt DC und 1,8 Watt bei 24 Volt DC). Der Gleichtaktspannungsbereich dieses Moduls beträgt +/-10,25 Volt relativ zum analogen gemeinsamen Anschluss.
Dieses Gerät hat eine relative Luftfeuchtigkeit von 5 % bis 95 % ohne Kondensation. Sein Betriebstemperaturbereich liegt zwischen -25 und 60 Grad Celsius (-13 bis 140 Grad Fahrenheit), während seine Nicht-Betriebstemperatur zwischen -40 und 85 Grad Celsius (-40 und 185 Grad Fahrenheit) liegt. Seine Eingangsimpedanz beträgt 249; seine maximale Spannungseingabe beträgt ±8 Volt zwischen dem analogen gemeinsamen Anschluss und jedem Eingangsanschluss, und der maximale Stromeingang beträgt ±30 mA. Die Wärmeableitung dieses Moduls beträgt 2,43 Watt, und der AIFM-Anschluss dieses Moduls ist ein 25-poliger D-Sub-Anschluss. Beim Einbau von Modulen in das Chassis ist es nicht erforderlich, die Klemmenblöcke vom Modul zu entfernen. Wenn der Klemmenblock jedoch entfernt wird, verwenden Sie das Etikett neben dem Klemmenblock, um die Position und den Typ des Moduls zu identifizieren.
Analogeingänge werden verwendet, um analoge Prozessvariablen zu verbinden, um ihre Größe zu messen. Sie werden hauptsächlich zur Überwachung oder als Rückkopplungssignal für Regelkreissysteme verwendet, um manuelle oder automatische Steuerungen mit Hilfe von Steuerungsmethoden zu implementieren, typischerweise Proportional-Integral-Derivat (PID)-Algorithmus. Ohne dieses Rückkopplungssignal kann die automatische Steuerung nicht vollständig implementiert werden.
Über die Programmiersoftware RSLogix 500 können der Betrieb und das Betriebssignal des Moduls konfiguriert werden. Andere Parameter können ebenfalls definiert werden, um den Betrieb des Moduls fein abzustimmen. Es verfügt über ein vom Benutzer wählbares Datenformat, wie z. B. Engineering Units, skaliert für PID, Proportionalzählungen mit einem Bereich von -32.768 bis +32.767 und Proportionalzählungen mit benutzerdefiniertem Bereich, nur Klasse 3. Dieses Modul bietet auch die Möglichkeit, einen offenen Stromkreis in Bezug auf den Eingangskanal zu erkennen. Die Zeit, die das Modul benötigt, um zu reagieren, beträgt weniger als 5 Sekunden. Beim Verdrahten von Signalen an das Modul wird das empfohlene Kabel Belden #8761 oder ein gleichwertiges Kabel verwendet. Verwenden Sie eine maximale Drahtstärke von 14 AWG. Pro Klemme können bis zu zwei (2) Drähte angeschlossen werden. Diese werden empfohlen, um Unordnung und Schwierigkeiten beim Schließen der Modultür zu vermeiden.

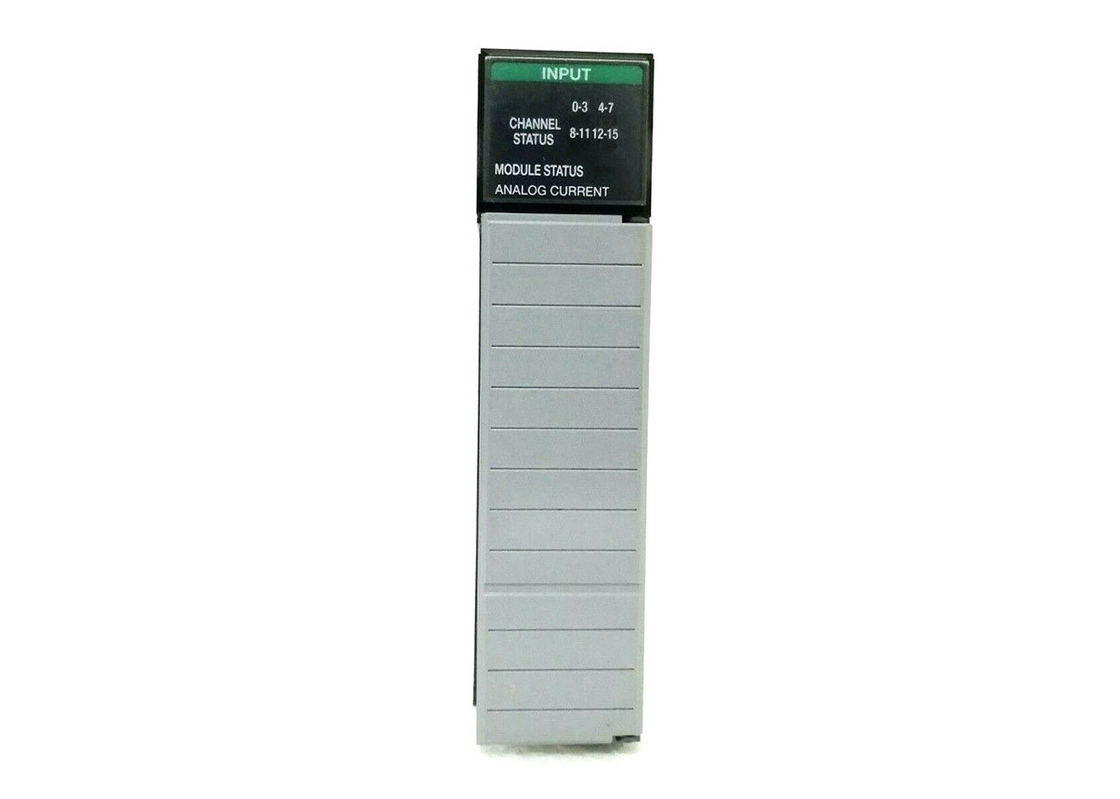

Dieses hochauflösende Analogeingangsmodul verfügt über 5 grüne Statusanzeigen, eine für jede Gruppe von 4 Kanälen und eine für den Modulstatus, um eine visuelle Anzeige bezüglich des Modulzustands und des Kanalbetriebs bereitzustellen.
