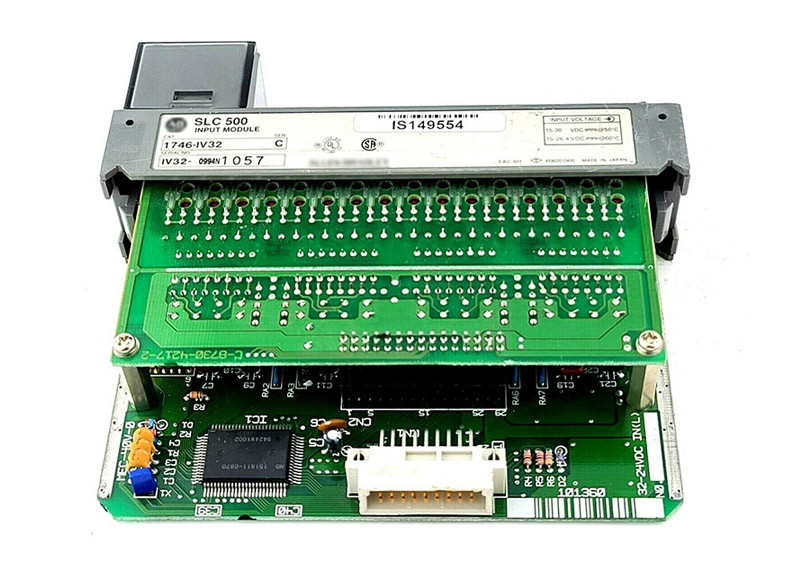

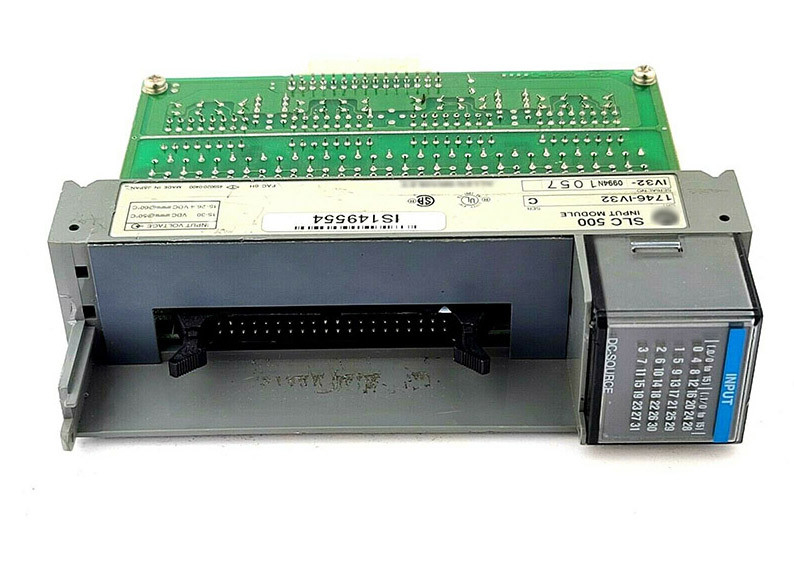

AB 1746-IV32, getrennte Eingabeeinheit SLC 500, 24VDC gab ein

Das 1746-IV32 ist ein SLC 500 Eingabeeinheit mit 32 Kanal-Digital durch AB. Es ist eine AuftretenEingabeeinheit DCs 24V gegenwärtige mit 32 Input und 8 Punkten pro fixiertes Common, das in jedem möglichem Schlitz der Fahrgestelle SLC 500 geregelt wird. Es hat einen Spannungsbereich zwischen 15 und DC 30V bei °C 50 und einer Strecke 15 und DC 26.4V bei °C 60 und ihm hat einen Strom des Rückwandabgehobenen betrages von 0.05A an DC 5V. Das 1746-IV32 hat ein nicht-austauschbares elektronisch-fixiertes Common mit der Sicherung, die an 2.5A veranschlagt wird und es liefert ein 60s 1500V Wechselstrom-prüfte Isolierung von der Rückwand. Die Signalverzögerung in den Inputpunkten hat eine Zeit der maximalen Verzögerung von 3ms für AN und Aus-Zustände und das Modul hat einen maximalen Sperrstrom von 1.5mA. Er hat auch eine minimale Ein-Zustands-Spannung von DC 15V und eine maximale Ausschaltspannung von DC 5V. Er hat einen nominalen Eingangsstrom von 5.1mA pro Punkt und die maximale Wärmeableitung in jedem Punkt ist 0.2W mit einer Gesamtheit von 6.65W für das ganze Modul. Das 1746-IV32 ist CER, CSA, und UL-bestätigt und es liefert Standard-ICS 2-230 Störsicherheit NEMA. Es ist entworfen und geprüft, um einer Arbeitserschütterung von 2.5G an 57-200Hz mit einer geprüften Höchstverschiebung von 0,015 Zoll zu widerstehen und beibehält eine optimale Funktion sogar mit einem Betriebsschock von 30G. Es hat eine Betriebstemperatur zwischen 0 und 60 °C an einem relativen Feuchtebereich von 5-95%.

Der AB 1746-IV32 ist eine getrennte Eingabeeinheit, die ein Teilmodul der Produktpalette SLC 500 ist. Dieses Modul ist eine 24 Volt DC-AuftretenEingabeeinheit, wenn zweiunddreißig (32 gruppiert sind), Inputkanäle in vier (4), von acht (8) Kanälen jeder.

Jeder Kanal dieses Moduls funktioniert an einem Spannungsbereich von 15 bis 30 Volt DC bei 50 Grad Celsius und 15 bis 26,4 Volt DC bei 60 Grad Celsius. Er hat eine Stromaufnahme der Rückwand von 0,050 Amperen @ 5 Volt DC und von 0 Amperen @ 24 Volt DC mit einer Kanalisolierung von der Rückwand von 1500 Volt Wechselstrom für 1 Minute.

Die Kanäle des Moduls haben eine maximale Signalverzögerung von 3 Millisekunden für beide auf und weg von Übergang. Die minimale Ein-Zustands-Spannung ist 15,0 Volt DC, während die maximale Aus-Zustands-Spannung 5,0 Volt DC ist und maximaler Sperrstrom 1,5 Milli-Amperes ist. Der nominale Eingangsstrom zu diesem Modul ist 5,1 Milli-Amperes bei 24 Volt DC. Er hat eine einzelne KanalWärmeableitung von 0,20 Watt und Gesamtwärmeableitung von 0,25 Watt.

Das 1746-IV32 ist in vier (4) Reihen verfügbar - speziell kommen Reihen A, B, C und D. Series A, B und C mit einer Sicherung pro Inputcommon, das bedeutet, dass vier (4) innerlich installierte, nicht-austauschbare Sicherungen zu dieser Reihe integral sind. Module der Reihe D haben nicht die interne Gruppenfixierung.

Das 1746-IV32 ist zu allen möglichen Fahrgestellen SLC 500 installiert möglicherweise. Ähnlich kann es als Eingabeeinheit jedes möglichen Prozessors SLC 500 verwendet werden. Es auch ist installiert möglicherweise in ein lokales Input-/Outputgestell, in ausgedehntes Gestell und in verteiltes Input-/Outputgestell.
