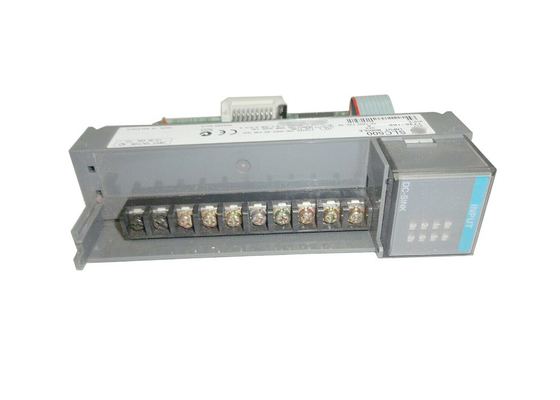

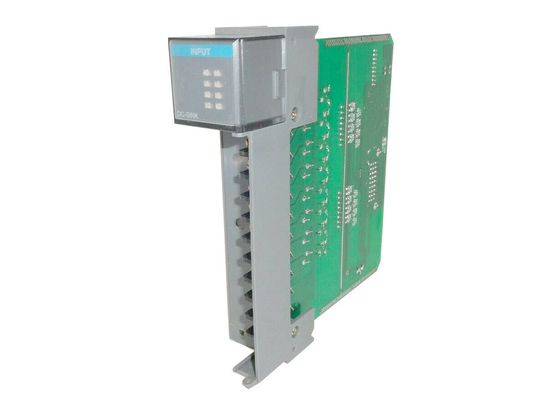

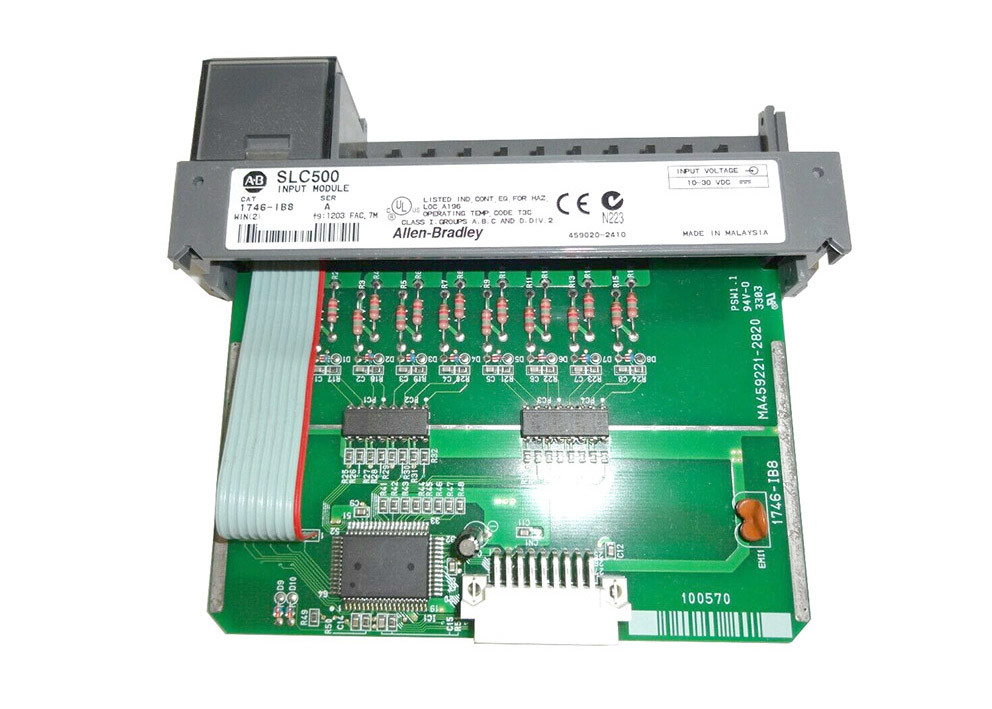

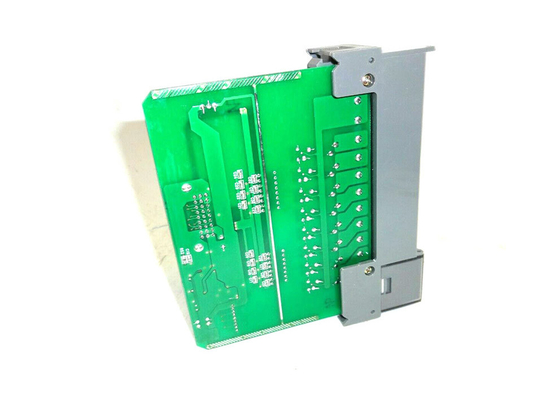

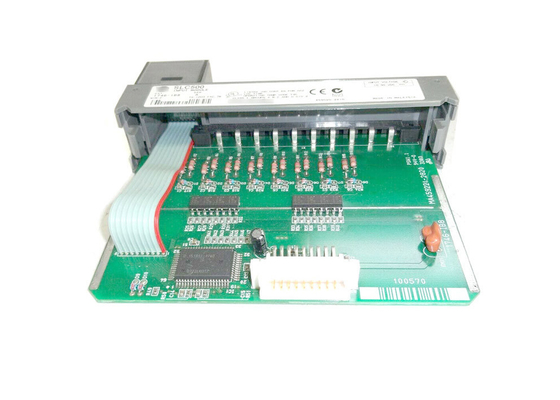

AB 1746-IB8, SLC 500 Digital DC Eingabeeinheit, Spannungsbereich von 10-30 Volt DC
Produktdetails:
| Herkunftsort: | USA |
| Markenname: | AB |
| Modellnummer: | 1746-IB8 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Neu im ursprünglichen Kasten |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100 |
|
Detailinformationen |
|||
| Marke: | Ab | Modell: | 1746-IB8 |
|---|---|---|---|
| Serie: | SLC 500 | Modultyp: | Digitales DC-Eingangsmodul |
| Spannungsbereich: | 10-30 Volt DC-Wannen- | Rückwand-Strom (5 Volt DC): | 50 Milli-Amperes |
| Signalverzögerung: | 8 Millisekunden | Input-/Outputverbindung: | 1746-HT und 1746-HCA |
| Hervorheben: | PLC lokalisierte Relaisausgabe-Modul,48VDC Digital ich O-Modul,Positives Modul digitaler Ausgabe PLCs |
||
Produkt-Beschreibung
AB 1746-IB8, SLC 500 Digital DC Eingangsmodul, Spannungsbereich von 10-30 Volt DC
Technische Daten für 1746-IB8
| Hersteller | Rockwell Automation |
| Marke | AB |
| Teilenummer/Katalog-Nr. | 1746-IB8 |
| Serie | SLC 500 |
| Modultyp | Digitales DC-Eingangsmodul |
| Spannungsbereich | 10-30 Volt DC Sink |
| Eingänge | 8 |
| Backplane-Strom (5 Volt DC) | 50 Milliampere |
| Signalverzögerung | 8 Millisekunden |
| Aus-Zustand Strom | 1 Milliampere |
| Anwendungen | Allgemeine DC-Eingänge |
| E/A-Anschluss | 1746-HT und 1746-HCA |
| Schrittantwort | 100 Millisekunden ein, 2,5 Millisekunden aus |
| UPC | 10662073521256 |
Über 1746-IB8
Das 1746-IB8 SLC 500 Digital DC Eingangsmodul von AB ist ein DC-Eingangsmodul der SLC 500 E/A-Modulserie mit acht 24V DC Stromsenk-Eingängen. Das 1746-IB8 hat einen Betriebsspannungsbereich zwischen 10 und 30V DC mit seiner Nennspannung von 24V DC und einen Backplane-Strom von 50mA bei 5V DC und 0,0mA bei 24V DC.
Die maximale Signalverzögerungszeit an jedem Eingangspunkt des Moduls beträgt etwa 8 ms für den EIN-Modus und 8 ms für den AUS-Modus, und die maximale AUS-Zustandsspannung im Stromkreis beträgt 5,0 V DC. Das 1746-IB8 hat einen maximalen AUS-Zustandsstrom von 1 mA, und im Betrieb beträgt sein Nenneingangsstrom 8 mA bei 24 V DC.
Das Modul 1746-IB8 hat eine maximale Verlustleistung von 0,27 W an jedem Ausgangspunkt und die Gesamtverlustleistung des Moduls beträgt 1,3 W mit 4,4 BTU pro Stunde Wärmeableitung.
Es hat eine dielektrische Festigkeit von 1500 V AC und eine Isolation zwischen den Kommunikationsschaltungen, die bei 500 V und zwischen Backplane und Eingängen bei 1500 V AC getestet wurde. Das Modul 1746-IB8 hat einen Betriebstemperaturbereich zwischen 0 und 60 °C (32 und 140 °F) bei 5-95 % nicht kondensierender Luftfeuchtigkeit. Es hat eine Betriebs-Vibration von 2,5 G bei 57-500 Hz und eine Schockfestigkeit von 30 G. Das 1746-IB8 ist UL- und CE-zertifiziert und hat eine NEMA-Standard ICS 2-230-geprüfte Störfestigkeit.
