AB 1771-A3B1, Universal-Input-/Outputfahrgestelle, 24 Ampere, 12 Schlitze

Der AB 1771-A3B1 ist Input-/Outputfahrgestelle für Input-/Outputmodule 1771. Das System 1771 PLC-5 ist ein Baukastenprinzip, das Input-/Outputfahrgestelle 1771 benötigt, die Installation von verschiedenen Modulen zu erlauben. Kommunikation zwischen den Input-/Outputmodulen und entweder der Drucker oder das Input-/Outputadaptermodul wird von der Rückwand zur Verfügung gestellt. Die Fahrgestelle 1771-A3B1 haben 12 Input-/Outputschlitze. Es hat Maße von 12,4 x von 19,0 x von 7,6 Zoll. und wiegt 12,6 lbs. Für Installation in einem System 1771 PLC-5, wendet es eine Rückseitenbefestigungsart mit ausreichendem Abstand und offener Einschließung an. Die Fahrgestellerückwand hat eine Stromversorgung 8A an DC 5V. Die Fahrgestelle 1771-A3B1 haben eine Universalkonfiguration für Fahrgestellemontage und Systemdesign wegen seines eigenen konsequenten Entwurfs. Für zukünftige Expansion kann es durch größeren Fahrgestelle leicht ersetzt werden. Es ist für Gebrauch in einer industriellen Umwelt mit einem 0 bestimmt - 60 °C (32 - °F 140), Betriebstemperatur, 5 95% kondensationsfreie relative Luftfeuchtigkeit und ein funktionierender Schock 30g.

Der AB 1771-A3B1 ist Universal-Input-/Outputfahrgestelle, die ein Teil des Produktbulletins 1771 ist. Dieses Modul wird hauptsächlich benutzt, um einen Installationsstandort der programmierbaren Hardware des Logik-Steuer (PLC) wie Stromversorgung, Prozessoren, Input-/Outputmodule und Spezialitätenmodule zur Verfügung zu stellen. Es liefert auch das Scharnier von verschiedenen Verdrahtungswaffen, die verwendet werden, um Signaladern für die Zusammenschaltung zu den Modulen zu beenden.

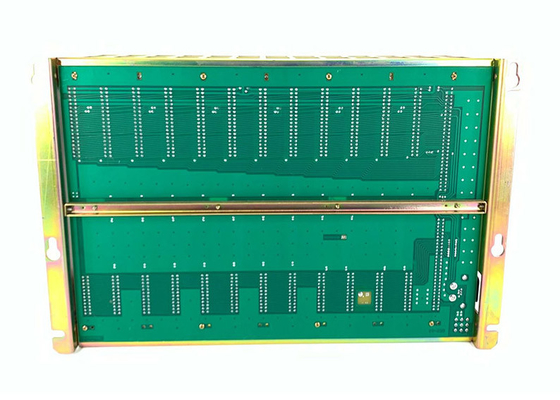

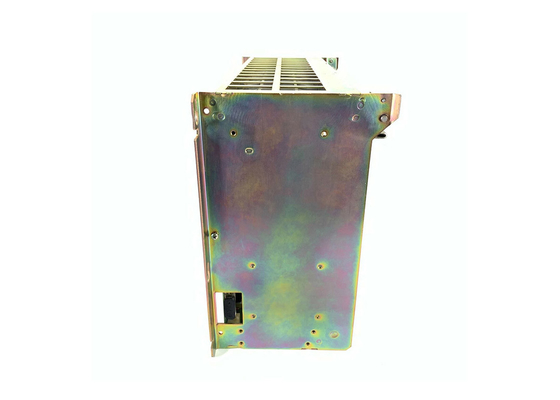

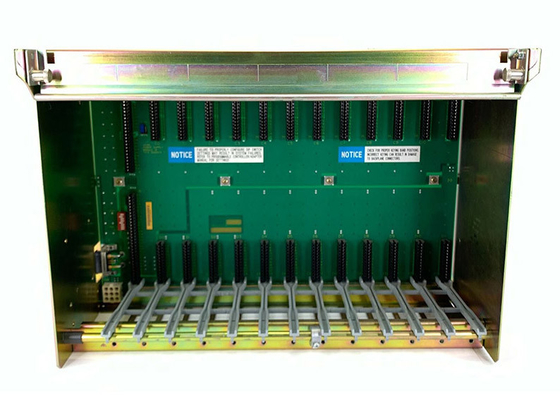

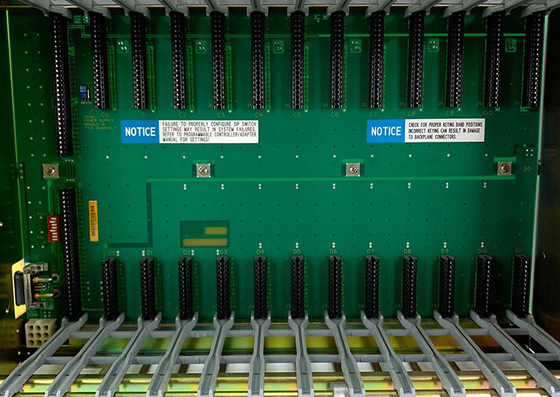

Das 1771-A3B1 bewirtet den Modulzusammenhang zur Rückwand sowie zur Rückwand selbst. Ausgangsspannung und Strom der verbundenen Stromversorgung wird durch den elektronischen Schaltkreis verteilt, der zu diesen Fahrgestellen installiert ist, die durch jedes installierte Modul empfangen wird. Diese Fahrgestelle können bis zwölf (12) Module unterbringen und werden verwendet möglicherweise als lokales, ausgedehntes oder Fern-Gestell Inputs/Output (RIO). Es hat einen Höchstleistungsstrom von 24 Amperen und stützt Gremiumsmontage nur über die zur Verfügung gestellten Befestigungsvorsprünge. Diese Fahrgestelle werden an die Rückplatte der Einschließung mit dem Gebrauch von ¼ - 20 befestigt (Befestigungsbolzen M6 x 10).

Diese Fahrgestelle haben Temperaturspezifikationen von 0 bis 60 Grad Celsius oder 32 bis 140 Graden Fahrenheit für Betriebstemperatur und eine Lagertemperatur von -40 bis 85 Grad Celsius oder -40 bis 185 Graden Fahrenheit mit einer relativen Luftfeuchtigkeit von 5 - 95%, kondensationsfrei. Es wiegt 5,9 Kilogramm oder 13 Pfund und misst physikalisch 483 x 339 x 221 Millimeter oder 19,0 x 12,4 7,6 Zoll. Es wird für Gebrauch Verwendungsgebiete in der Klasse 1, der Abteilung 2, der Gruppen A, B, C und D mit funktionierendem Schock und Erschütterung von 2g bei 10-500 Hertz und 15g, beziehungsweise genehmigt und bestätigt.
