AB 1771-ALX, lokaler Input-/Outputadapter, 1771 externe oder Schlitz-Stromversorgung

Das 1771-ALX PLC 5 Local I/O Adapter Modul von AB ist ein E/A-Chassis-Modul, das die Trennung des Rahmens vom BUS ermöglicht, ohne das gesamte System zu unterbrechen oder herunterzufahren. Das Modul befindet sich im äußersten linken E/A-Steckplatz des 1771 E/A-Chassis und hat eine maximale Kabellänge von 30 m für die Verbindung zum System, die eine Kombination aus 1 m (1771-CX1), 2 m (1771-CX2) oder 5 m (1771-CX5) Kabeln sein kann.

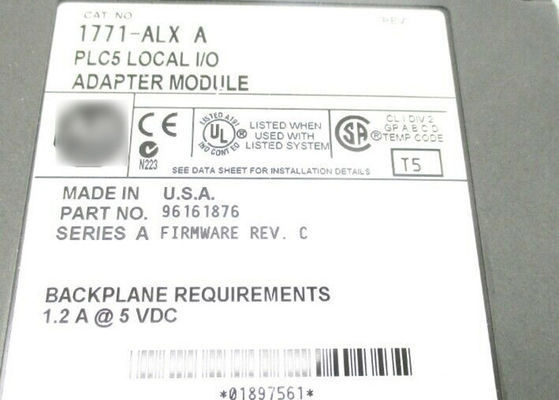

Es hat einen 1771–CXT-Abschlussstecker für den Abschluss des 1771-ALX PLC 5 Local I/O Adapter Moduls am BUS mit der PLC 5 Programmierbaren Steuerung. Im Betrieb gibt das Adaptermodul maximal 6,3 W Wärme und 21,48 BTU/h Wärmeabfuhr ab. Das Modul zieht einen Backplane-Strom von 1,2 A bei 5 V DC und ist so konzipiert, dass es ohne Leistungsminderung in einem Temperaturbereich zwischen 0 und 60 0C (32 und 140 0F) bei einer relativen Luftfeuchtigkeit von 5-95 % ohne Kondensation funktioniert. Das 1771-ALX verfügt über 3 LED-Anzeigen, die den Status anzeigen und es den Benutzern ermöglichen, das Modul zu beheben.

Das AB 1771-ALX ist ein lokaler E/A-Adapter. Dieses Modul ermöglicht die Installation von bis zu sechzehn (16) lokalen E/A-Adaptern, wodurch eine Rahmenerweiterung und die Möglichkeit zur Aufnahme einer erhöhten Anzahl von 1771-Modulen ermöglicht wird. Es wird im äußersten linken Steckplatz jedes Chassis installiert und verwendet ein Verbindungskabel, um eine physische Verbindung zum erweiterten Rahmen herzustellen. Es ist für die Verwendung mit dem 1771-CX1-Verbindungskabel mit einer Länge von 1 Meter, dem 1771-CX2 mit einer Länge von 2 Metern und dem 1771-CX5 mit einer Länge von 5 Metern kompatibel.

Die vom 1771-ALX unterstützte Chassis-Entfernung beträgt 30 Kabelmeter oder 98,4 Kabelfuß. Es hat eine maximale Verlustleistung von 6,3 Watt und ein Minimum von 5,7 Watt mit einer maximalen Wärmeableitung von 21,48 British Thermal Units (BTU) pro Stunde und einem Minimum von 19,44 BTU pro Stunde. Es hat eine Backplane-Stromaufnahme von 1,2 Ampere bei 5 Volt DC.

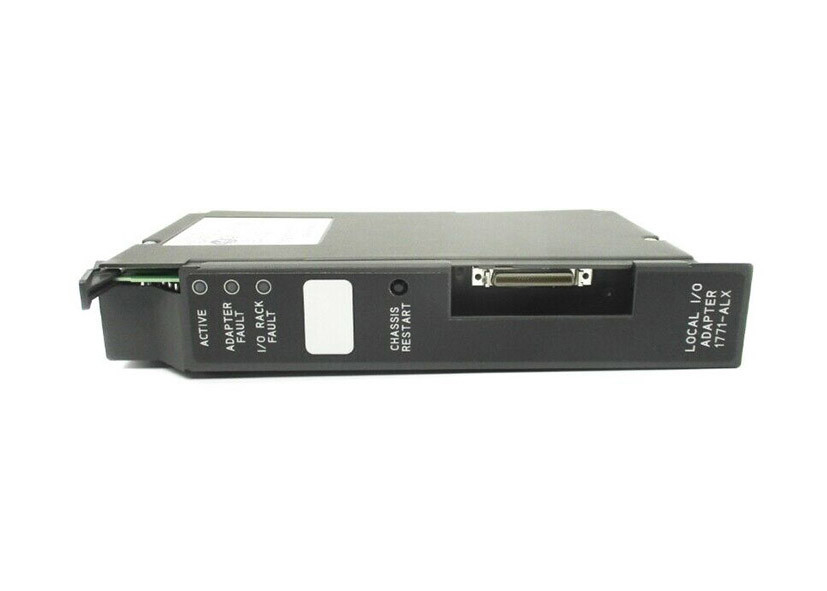

Bei der Installation dieses Moduls sind die entsprechenden Modul-Keying-Positionen zu verwenden. Der obere Anschluss muss zwischen 54 und 56 eingestellt werden, während der untere Anschluss zwischen 4 und 6 umgeschaltet werden muss. Es kann mit jedem 1771 E/A-Chassis der Serie A oder B oder mit jeder 1771 externen oder Steckplatz-Stromversorgung verwendet werden. Es wird mit drei (3) LED-Anzeigen geliefert, die anzeigen, ob der Adapter AKTIV ist; ADAPTERFEHLER und E/A-RAHMENFEHLER.

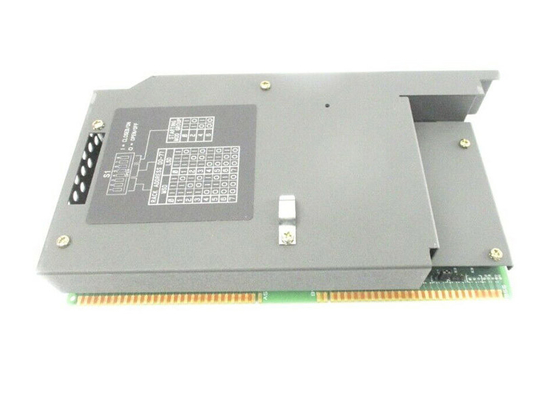

Für die Adapterkonfiguration ist er mit Adapterschaltern und Adaptersteckern ausgestattet. Die Adapterschalter werden verwendet, um die E/A-Rahmenadresse und die erste E/A-Gruppennummer oder die Startmodulgruppe einzustellen. Der Modulkonfigurationsstecker wird verwendet, um E/A-Module und Adressierungsmethoden zu qualifizieren. Für die Verwendung mit 32-Punkt-E/A-Modulen und zur Unterstützung jeder Adressierungsmethode stellen Sie den Konfigurationsstecker so ein, dass die 2 unteren Pins kurzgeschlossen werden.

Mit dieser Einstellung können die 1771-IX und 1771-IY nicht verwendet werden. Um die Unterstützung für die 1771-IX und 1771-IY und jede Adressierungsmethode einzustellen, schließen Sie die oberen zwei (2) Pins kurz. In dieser Konfiguration werden 32-Punkt-E/A-Module nicht unterstützt.
