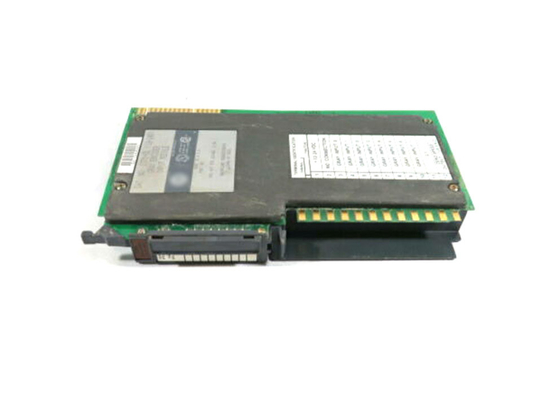

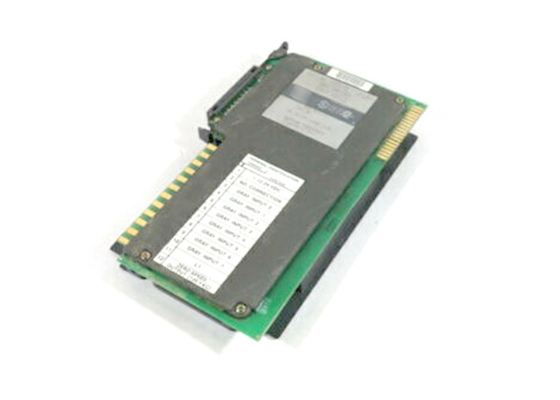

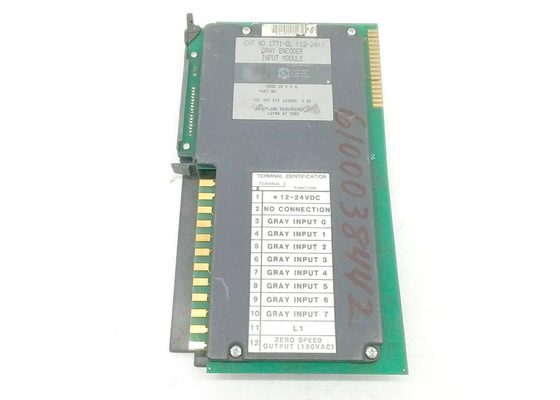

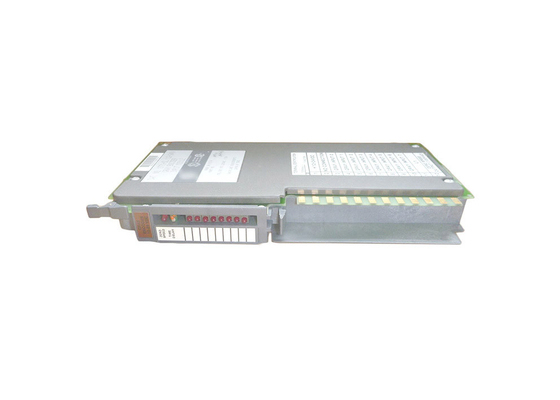

Positionierungsi O Modul PLC 5 1 kHz 1 Schlitz Allen Bradley 1771-DL

Der AB 1771-DL ist ein Gray Code-Konvertermodul. Es erfordert eine Stromversorgung DC-12-24V, die zwischen dem 1771-WB und dem absoluten Kodierer angeschlossen wird. Der graue 8-Bit-Kodierer des Bulletins 845A-SJZ3DN6DW ist mit diesem Modul, zusammen mit dem kompatiblen Arm der Verdrahtung 1771-WB kompatibel. Der 8-Bit-Gray Code wird dann von einem absoluten Kodierer in eine 8-Bit-Binärzahl umgewandelt. Dieses wird dann als Input zum programmierbaren Prüfer ABs verwendet. Während der graue Kodierer in der Bewegung ist, ist der nullgeschwindigkeits-TRIACschalter Wechselstrom-120V eingeschaltet. Der Schalter stellt nur ab, nachdem das Modul erkennen, dass die Bewegung an einer auswählbaren Verspätung gestoppt hat. Unter Verwendung des Ordnungstopfes, der auf der Front des Moduls gelegen ist, kann die Verspätung zwischen 0,3 und 6 Sekunden geändert werden. Drehen Sie den Griff nach links, um Verzögerung zu verringern und Verzögerung nach rechts zu erhöhen. Der Schalter kann benutzt werden, wenn ein Kodiererausfall ermittelt wird, weil er als eine Sicherheitsverriegelung auftritt und den Antriebsstromkreis öffnet. Bewertet an 5A an Wechselstrom 120V, hat der Schalter eine Arbeitsfrequenz von 47-63 Hz. Der Schalter hat Strom der Dauerleistung 0.5A und hat 2A für 10 Millisekunden Überspannung. Sein Schalter hat einen minimalen 50 MA Lastsstrom und der Ein-Zustands-Spannungsabfall ist 2V bei 100 MA Lastsstrom. Das 1771-DL hat einen maximalen 5 MA Durchsickernstrom an Ausschalt und die Ausgangssicherung hat ein AG 8 am normalen Schlag 1A. Das Modul empfängt nur Input vom Kodierer, der eine Rotationsposition von 0-360 Grad aufspürt. Und Werte dieser Position werden in einen 8-Bit-Gray Code von 0-255 umgewandelt. Unter Verwendung des Mehrleiterkabels kann der Kodierer die Werte der kodierten Position zum Modul 1771-DL schicken. Die Werte werden an der Rückwand von Input-/Outputfahrgestellen des Moduls gesetzt. Das Modul gibt eine 8-Bit--Zweiheit 0-255 zum Input des Prozessors durch die Rückwand aus.

Das Modul hat geschätzt, dass Maße von 1" x 6" x 10" (3 cm x 15 cm X.25 cm) und es 0,43 Kilogramm wiegt. Das Befestigen arbeitet nur zwischen Stiften 4 und 6 und zwischen Stiften 24 und 26. Die Betriebstemperatur ist 32 – 140 Grade Fahrenheit. Die Lagertemperatur des Moduls ist -40-185 Grade Fahrenheit mit einer 5 - 95% kondensationsfreien relativen Luftfeuchtigkeit. Der Rückwandstrom ist 120 MA an der Inputfilter-Verspätung DCs 5V und 1 Millisekunde. Das 1771-DL hat ein 6 MA pro Stückchen an DC 10V und 15 MA pro Stückchen an DC 27V auf Inputauftretenstrom.
