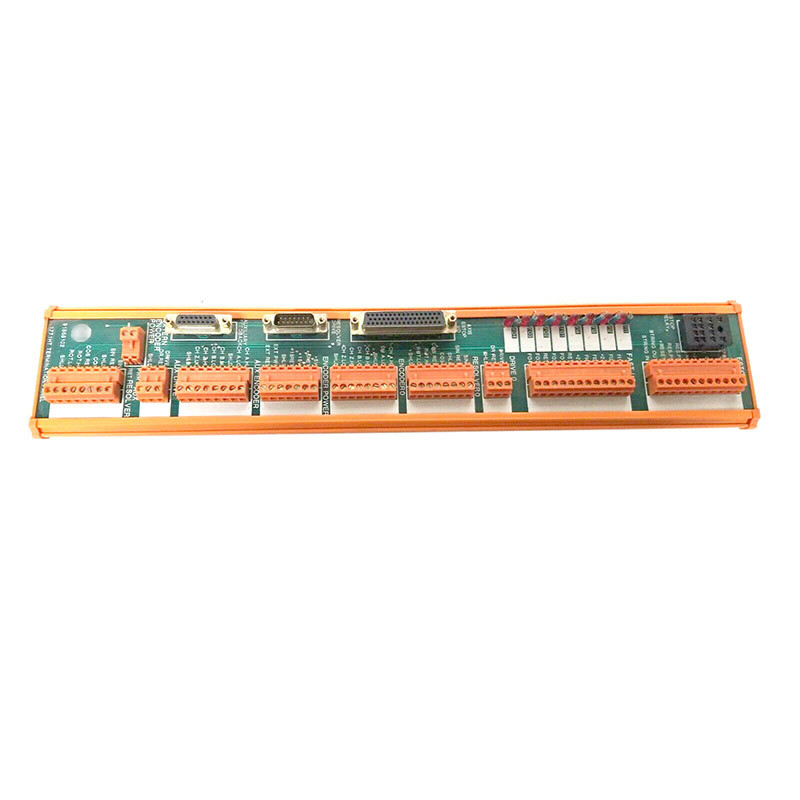

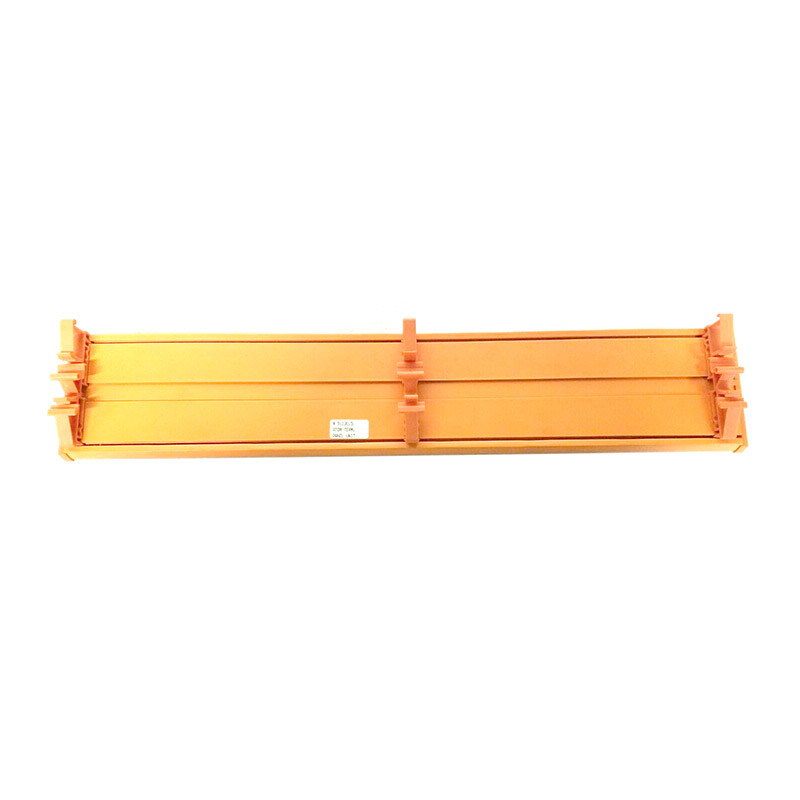

Schrauben-Verbindungsstück-Beendigungs-Platten-Modul PLC 5 Allen Bradley 1771-HT

Das Endplattenmodul 1771-HT wurde von AB/Rockwell Automation als Teil der PLC 5-Produktlinie hergestellt.Das AB 1771-HT Endplattenmodul ist ein einfaches Steuerungsmodul, das speziell für die Verwendung mit den AB IMC 12X-Motion Controllern der Serie entwickelt und bestimmt wurde. Für jedes Servocontrollermodul (SCM) wird eine Endplatte verwendet, wenn die E-Stop-String, Rückkopplungsgeräte, Antriebe und die schnellen Eingänge und Ausgänge sowie die E-Stop verdrahtet werden,Schaltfläche zurücksetzen. Dieses Endfeld ist eine Option, die eine bequeme Möglichkeit bietet, das IMC 120-System zu verbinden und zu beheben.Zu den Hauptmerkmalen des 1771-HT-Moduls gehören D-Shell-Anschlüsse für Kabel des Servocontrollers sowie Resolver-ErregungsmoduleEs verfügt auch über steckbare Schraubverbindungen für die Verkabelung der Benutzergeräte.

Das AB 1771-HT-Terminationspanel ist mit schnellen I/O-LEDs ausgestattet, die den Status der 4 schnellen Eingänge mit den Kennzeichen FI1 bis FI4 und der schnellen Ausgänge FO1 bis FO4 anzeigen.Es verfügt über ein eingebautes Relais für die E-Stop-Funktionen, die Relaiskontakte zur Verfügung stellen, damit Antriebe und die Benutzer bis zu 3 Servocontroller an eine E-Stop-String anschließen könnenDarüber hinaus gibt es separate Steckverbinder für die Encoder sowie Resolver, um den Benutzern die Verwendung des Terminationspanels in Resolver- oder Encoder-Systemen zu ermöglichen.Bei Verwendung des Endmoduls 1771-HT, alle Benutzerverbindungen mit Ausnahme des RS-232-Kommunikationsports und der Benutzerseite werden über das Endgerät geleitet.
