AB 1771-IBD Discrete Input Module Sechzehn (16) 10-30VDC Sink-Eingangskanäle
Technische Spezifikationen für 1771-IBD
| Modultyp |
Digitale Gleichstrom-Eingangsmodule |
| Teilnummer/Katalognummer |
1771-IBD |
| Marke |
AB |
| Reihe |
1771 Produktblatt |
| Anzahl der Eingänge |
Sechzehn (16) Eingaben |
| Betriebsspannungsbereich |
10 bis 30VDC |
| Eingabeverzögerungszeit, von aus auf eingeschaltet |
1 ms |
| Eingabe-Verzögerungszeit, von ON auf OFF |
1 ms oder 6 ms |
| Machtverlust |
7.3 Watt (max.), 1,0 Watt (min.) |
| Wärmeabbau |
24.7 BTU/h (max.), 3,4 BTU/h (min.) |
| Hintergrundstrom bei 24 Volt |
130mA @ 5V Gleichstrom + 5% |
| Kompatibles Fahrwerk |
Alle 1771 I/O-Chassis mit Ausnahme von 1771-A1, -A2 und -A4 |
| Schlüsseln |
Zwischen 10 und 12; zwischen 16 und 18 |
| Feldverkabelungsarm |
Katze Nr. 1771-WH |
| Drehmoment der Schraubschraube |
7-9 Zoll-Pfund |
| Anzahl der Eingaben |
16 Eingänge |
| Spannungskategorie |
10 bis 60 Volt Gleichstrom, Spülbecken (Quelllast) |
| Gleichspannung |
10 bis 30 Volt |
| Hintergrundstrom |
130 Milliampere |
| Maximaler Gleichstrom außer Betrieb |
2.0 Milliampere |
| Typische DC-Signalverzögerung (ein) |
1.3 (+/- 0,1) Millisekunden |
| Typische DC-Signalverzögerung (ausgeschaltet) |
1.3 (+/- 0,1) Millisekunden |

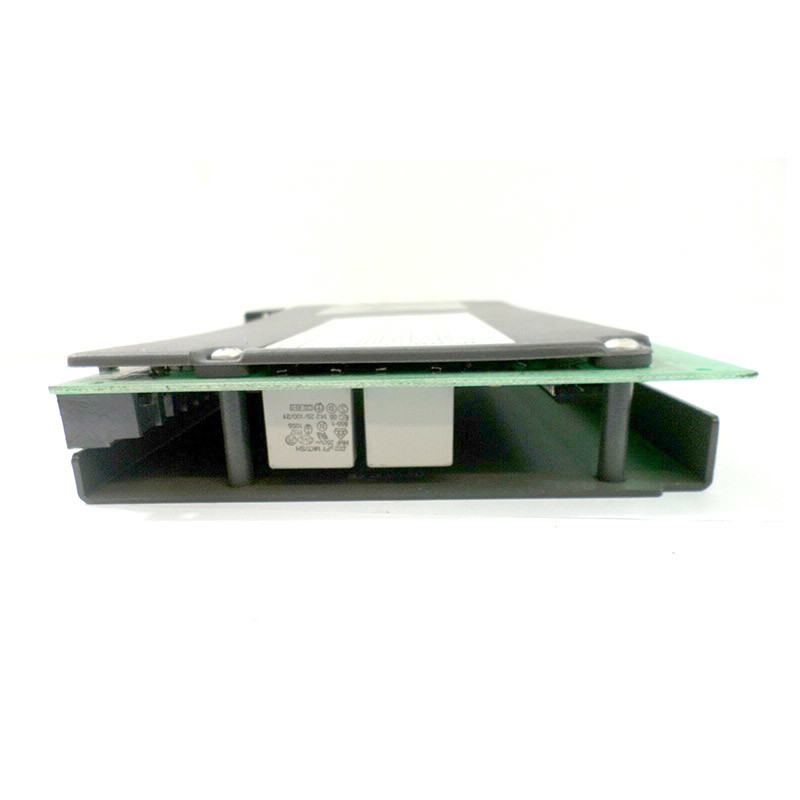

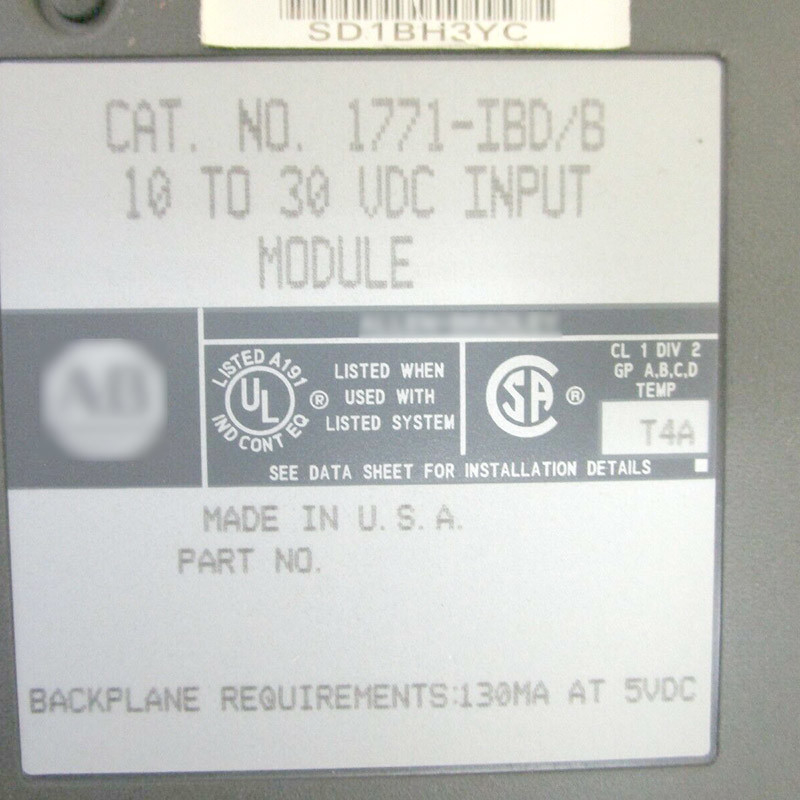

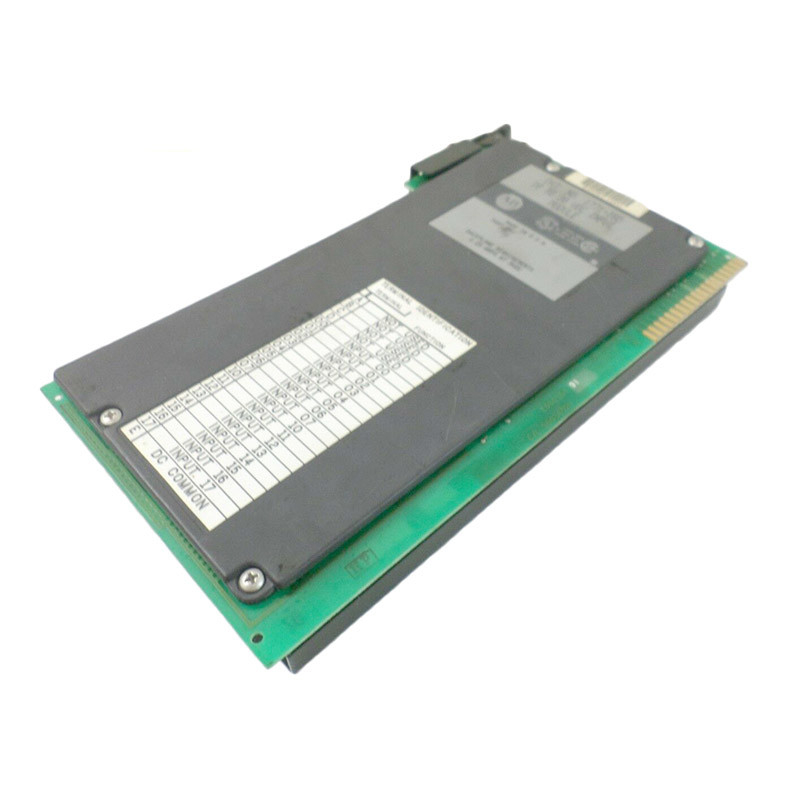

Ungefähr 1771-IBD
Das AB 1771-IBD ist ein diskreter Eingang, der Teil der Produktfamilie 1771 ist.Es ist an jedem der verfügbaren 1771 Fahrgestelle außer 1771-A1 montiert, 1771-A2 und 1771-A4.
Diskrete Eingabemodule wie 1771-IBD werden typischerweise verwendet, um Feldsignalgeräte wie Schalter, Sensoren, Hilfskontakte, die den Zustand des Prozesses darstellen, zu interagieren.Es ist besonders für den Einsatz mit ON/OFF geeignet1 oder 0 oder binäre Bedieneinrichtungen.

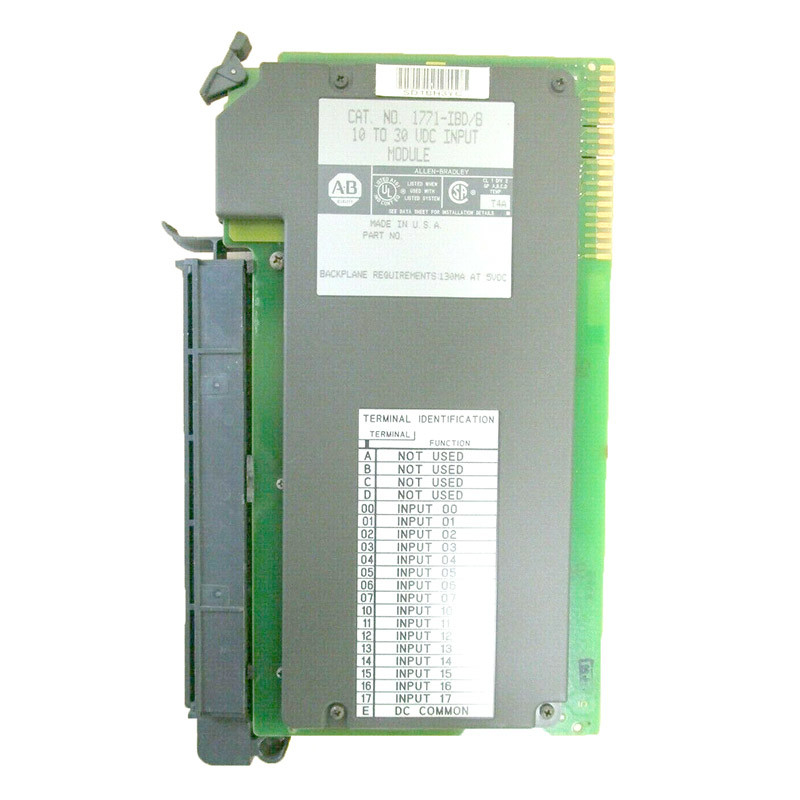

Der 1771-IBD ist mit achtzehn (18) LED-Statusindikatoren ausgestattet, die Informationen über den Modulstatus und den Signalstatus an jedem Eingangskanal des Moduls liefern.Es kommt auch mit einem Feldverkabelungsarm mit kompatiblen Ersatzteilnummer 1771-WHFeldverkabelungsarme werden verwendet, um modulare Verkabelungsmethoden bereitzustellen, da sie beim Beenden von Signalen aus dem Modul entfernt werden können.Sie tragen zur Erleichterung der Wartung bei, da sie ohne Abschaltung der angeschlossenen Leitungen entfernt und an kompatiblen Modulen montiert werden können..
Der 1771-IBD benötigt einen Mindesteingangsstrom von 4,5mA bei 10VDC und 15mA bei 30VDC, während der Mindesteingangsstrom von 2,0mA @ 5VDC erforderlich ist.Es hat eine Eingangssignalverzögerung von 1 ms für den Übergang von niedrigem zu hohem Signal und 1 ms oder 6 ms für den Übergang von hohem zu niedrigem SignalEs hat eine Nennleistung von 7,3 Watt (max.), 1,0 Watt (min.) und eine Wärmeabnahme von 24,7 BTU/h (max.), 3,4 BTU/h (min.).
Der 1771-IBD ist mit einem 1771 WH-Verkabelungsarm ausgestattet, um die Verdrahtung zu vereinfachen und das Modul im Falle einer Modulstörung zu ersetzen, wodurch die Notwendigkeit, die Verdrahtung zuerst zu trennen, beseitigt wird.Es unterstützt 1⁄2, 1 und 2-Slot-E/A-Adressen. Es ist mit Quellschaltvorrichtungen wie Trockenkontaktschaltern, elektromechanischen Sendern,mit einer Breite von mehr als 20 mm,Das 1771-IBD-Modul verfügt über 16 Eingänge mit einer Spannungskategorie von 10 bis 30 Volt DC Sink (Quelllast). Es hat einen Betriebsspannungsbereich von 10 bis 30 Volt DC. Es hat eine typische Signalverzögerung von 1.3 Millisekunden (±0.1) im Gleichstromzustand und 1,3 Millisekunden (± 0,1) im Gleichstromzustand.Es hat eine maximale Leistungsaufnahme von 6 W und eine Wärmeabnahme von 20 W..3 BTU/Stunde. Es ist in einem 1771 I/O Chassis mit einem PLC-Prozessor installiert.Schlüsselfelder für den richtigen Schlitz sind zwischen Pins 16 und 18 für den oberen Stecker und zwischen Pins 10 und 12 für den unteren SteckerDas Modul 1771-IBD verfügt über einen grünen Statusindikator und 16 rote Statusindikatoren für die Kundenseite an der Vorderseite.Es enthält eine optoelektrische Isolierung, um die Systemkreise vor elektrischen Übergangsströmen zu schützen.Es enthält auch eine Eingabefilterfunktion zur Verringerung von elektrischem Lärm.
