Hydraulisches ServoDrucker-Steuerhydraulischer Stellantrieb des modul-IMHSS03

IMHSS03 Hydraulik-Servomodul-Prozessormodul Steuerung Hydraulikaktuator

Weitere Informationen:

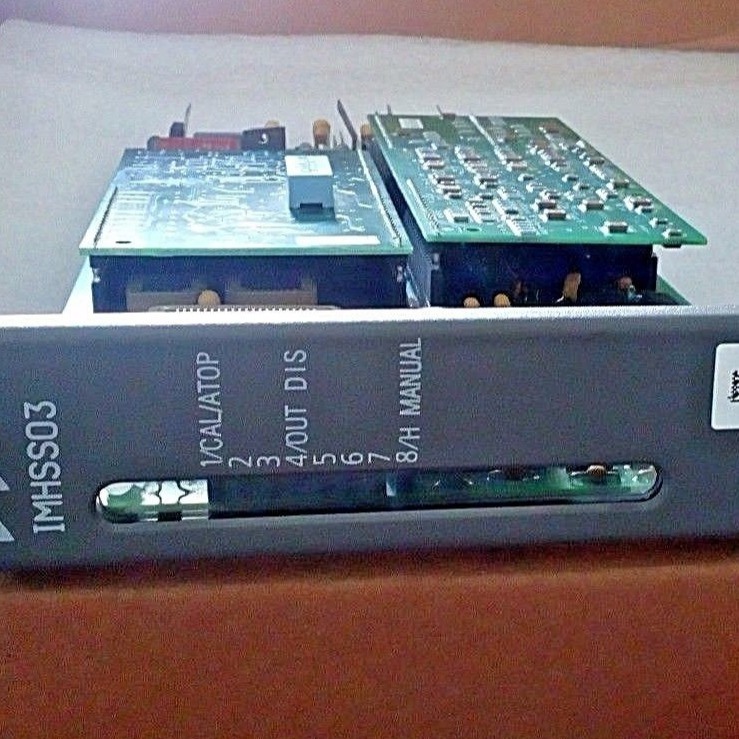

Als Hochleistungs-Hydraulik-Servomodul von ABB ist der IMHSS03 (mit der Teilenummer 3BHB009884R0021) ein integraler Bestandteil des Harmony-Prozessleitsystems von ABB und wurde entwickelt, um eine präzise Steuerung für Servoventile oder I/H-Wandler in Hydrauliksystemen zu gewährleisten – was letztendlich eine genaue Regelung von Hydraulikaktuatoren ermöglicht. In Kombination mit Harmony-Controllern bietet es flexible und zuverlässige hydraulische Steuerungslösungen, die auf die industriellen Anforderungen zugeschnitten sind.​
Kernfunktionen & Merkmale​
Dieses Modul unterstützt sowohl analoge als auch digitale Eingangssignale sowie analoge Ausgangssignale und arbeitet mit einer 24-VDC-Stromversorgung. Es kommuniziert nahtlos mit Harmony-Controllern über eine Busschnittstelle und gewährleistet so eine stabile Datenübertragung und Systemkoordination. Es wurde gemäß strengen Industriestandards gebaut und verfügt über eine Umgebungstemperaturtoleranz von 0 °C bis 55 °C (mit einem erweiterten Bereich von -20 °C bis +60 °C für eine breitere Anwendbarkeit), eine IP20-Schutzart und die Einhaltung der CE- und UL-Zertifizierungen – was Sicherheit und Kompatibilität auf globalen Märkten garantiert.​
Technische Daten​

• Eingangs-/Ausgangssignale: Akzeptiert analoge/digitale Eingänge; bietet analoge Ausgänge​
• Stromversorgung: 24 VDC​
• Betriebstemperatur: -20 °C bis +60 °C (Standardbereich: 0 °C bis 55 °C)​
• Abmessungen: 8,0 “x 2,0” x 13,0 “(20,3 cm x 5,1 cm x 33,0 cm) oder 297,18 x 35,56 x 175,26 mm (T x H x B)​
• Gewicht: 1 lb 4,0 oz (ungefähr 0,6 kg)​
• Schutzart: IP20​
• Ausgangsdruck: 5000 PSI​
• Konnektivität: MODBUS RTU kompatibel​
• Zertifizierungen: CE, UL​

Anwendungsbereiche​
Der ABB IMHSS03 findet breite Anwendung in der Prozesssteuerung und industriellen Automatisierung:​

• Prozesssteuerung: Integriert in Systeme in der Chemie-, Energie-, Metallurgie- und Papierindustrie – beispielsweise zur Steuerung von hydraulischen Regelventilen in Chemieanlagen und zur Verwaltung von Hydrauliksystemen in Wasserkraft- und Kernkraftwerken.​
• Industrielle Automatisierung: Einsatz in Geräten wie Spritzgussmaschinen und hydraulischen Pressen zur Optimierung der Betriebspräzision und -effizienz.​
• Produktvorteile​
• Präzisionssteuerung: Nutzt fortschrittliche Steuerungsalgorithmen, um eine außergewöhnliche Genauigkeit bei der Regelung von Hydraulikaktuatoren zu erzielen und so eine präzise Positionierung und Bewegungssteuerung für anspruchsvolle Anwendungen zu gewährleisten.​
• Flexible Konfiguration: Bietet anpassbare Softwareeinstellungen, um sich an unterschiedliche Anwendungsanforderungen anzupassen, wodurch Hardwareüberholungen überflüssig werden.​
• Hohe Zuverlässigkeit: Konstruiert mit Industriekomponenten und hochwertigen Materialien, widersteht es Verschleiß, hält rauen Industrieumgebungen stand und gewährleistet einen langfristig stabilen Betrieb.​
• Einfache Integration: Verfügt über ein kompaktes, leichtes Design (0,6 kg), das eine nahtlose Integration in bestehende Systeme ermöglicht, ohne die Funktionalität zu beeinträchtigen. Seine Kompatibilität mit Harmony-Controllern und MODBUS RTU vereinfacht die Systemkonfiguration zusätzlich.​
• Effizienter Betrieb & Wartung: Ausgestattet mit einem effizienten Energiemanagementsystem zur Optimierung des Energieverbrauchs und zur Senkung der Kosten. Es umfasst auch mehrere Diagnosefunktionen zur schnellen Fehleridentifizierung, während seine robuste Bauweise den Wartungsaufwand minimiert.​
• Benutzerfreundlicher Support: Um eine reibungslose Implementierung, Bedienung und Fehlerbehebung zu gewährleisten, werden umfassende Dokumentationen und professioneller technischer Support bereitgestellt.​

Das ABB IMHSS03 Hydraulik-Servomodul wurde für eine konstante Leistung entwickelt und zeichnet sich in verschiedenen Industrieumgebungen aus – von temperaturvariablen Fertigungsstätten bis hin zu hochpräzisen Prozesssteuerungsanlagen – und bietet Zuverlässigkeit, Langlebigkeit und eine verbesserte Gesamtleistung des Systems.
