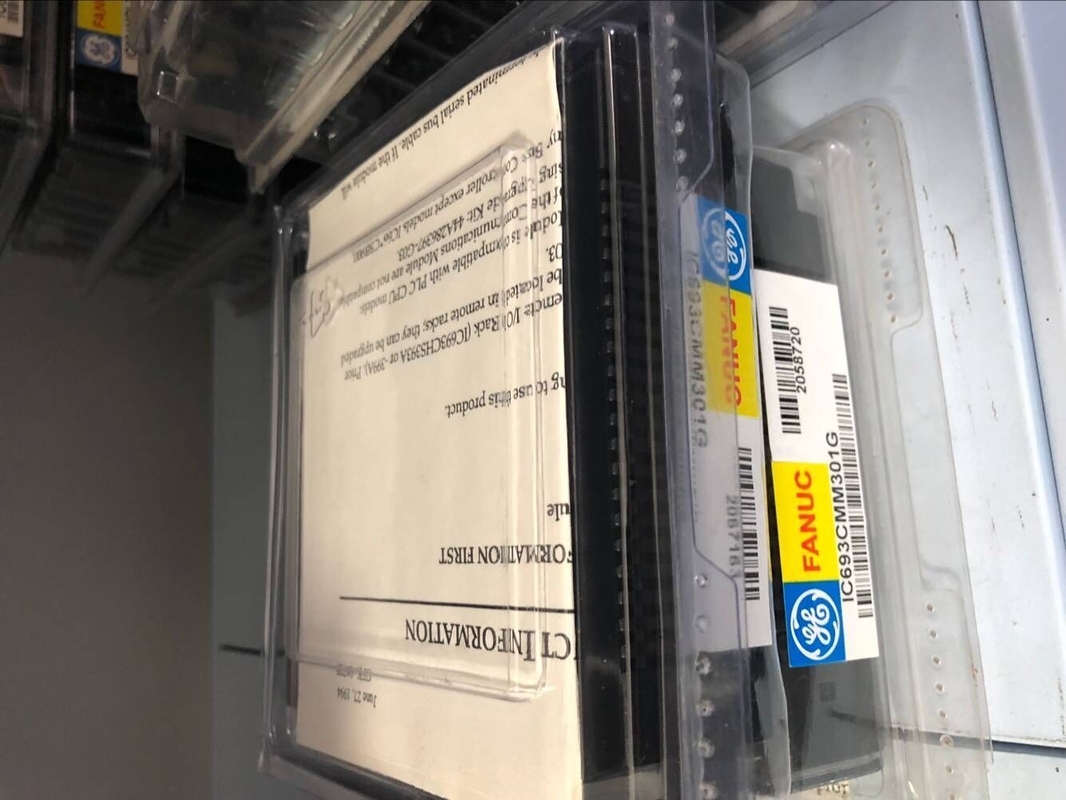

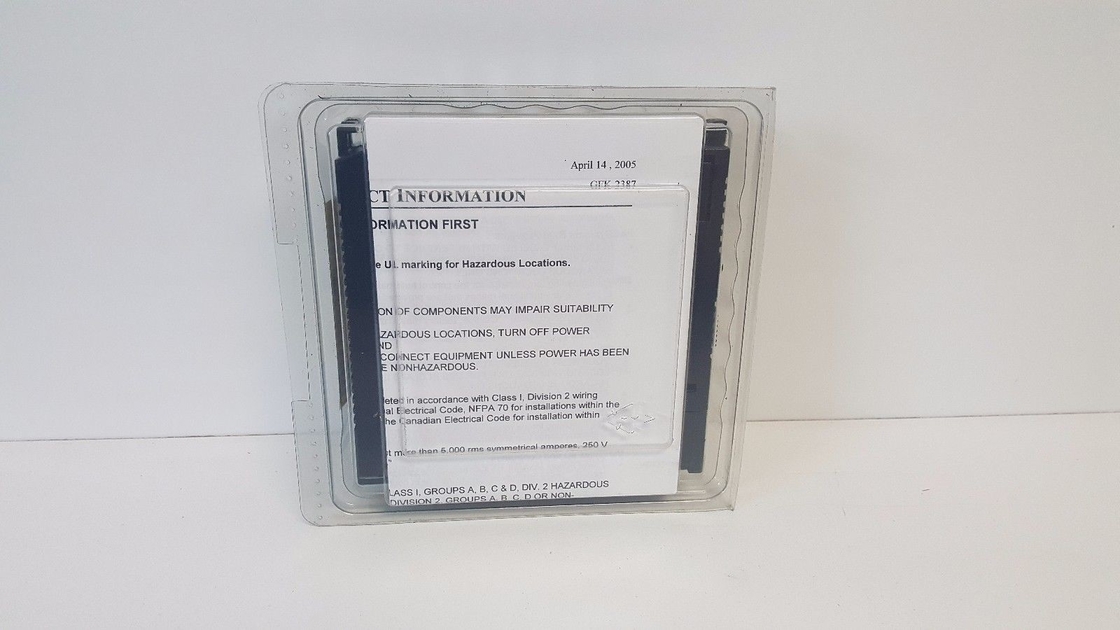

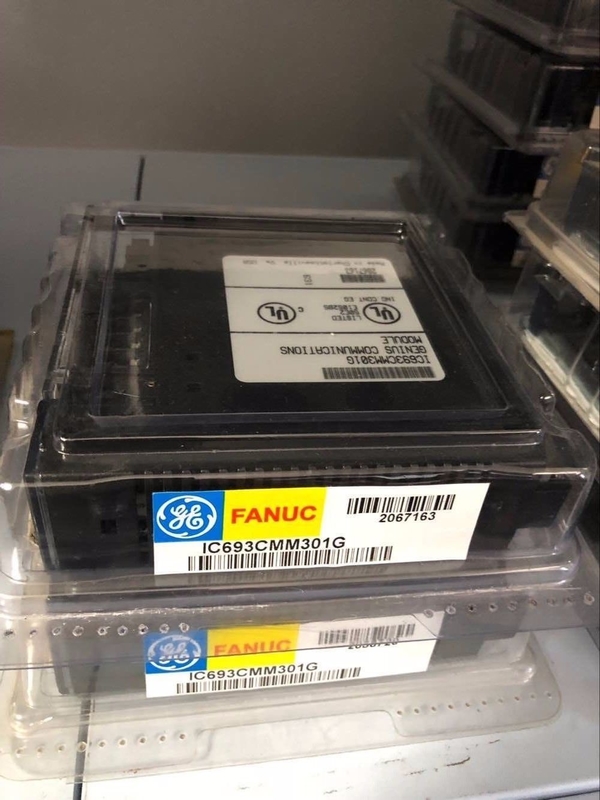

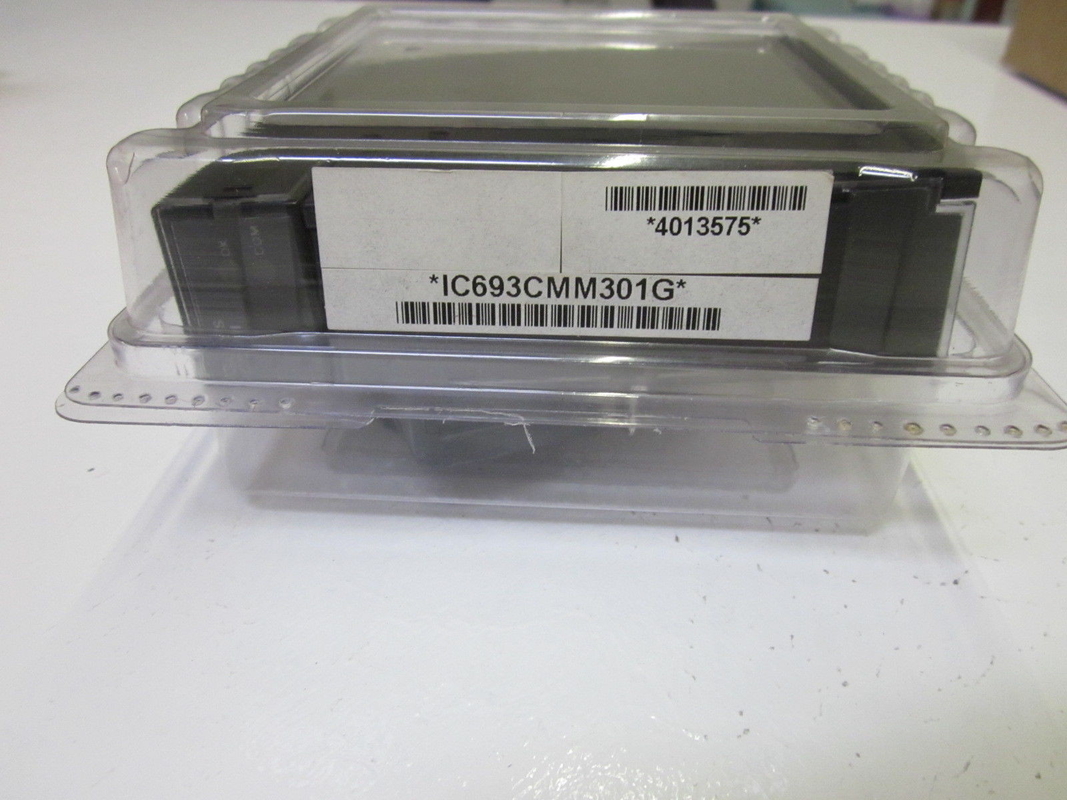

GENIE-KOMMUNIKATIONS-MODUL GCM (256 BITS) GES FANUC IC693CMM301

BeschreibungGE FANUCIC693CMM301 GENIUS COMMUNICATIONS MODULE GCM (256 BITS) Die Daten werden in einem System aufbereitet, in dem die Daten übertragen werden.

Schnelle Details:

• Der Wert der Verbrennungsmenge ist zu messen.
• GENIUS COMMUNICATIONS MODUL
• GCM (256 BITS)
• Bereitstellung automatischer "globaler Daten" -Kommunikation zwischen einem PLC der Serie 90-30 und bis zu 7 anderen Geräten

Beschreibung des Produkts

IC693CMM301 is a Genius Communications Module (GCM) which is an intelligent module for the Series 90-30 PLC which offers worldwide connections on a genius communications bus between series 90-30 PLCs and other GE Fanuc PLCs. Mit Hilfe von Genius-Bus-Controllern können PLCs der Serie 90-70, der Serie 6 und der Serie 5 leicht kommunizieren. 0-32 Geräte können auf einem Genius-Bus verknüpft werden.Der Genius-Bus verbindet sich mit der Terminalplatine auf der Vorderseite des GCM-Moduls. Das Genius-Kommunikationsmodul kann auf einer CPU-Basisplatte der Serie 90-30, einer Erweiterungs-Basisplatte oder einer Fernbasisplatte aufgestellt werden.das Modul sollte auf der CPU-Basisplatte installiert werdenDas Genius-Kommunikationsmodul kann für viele Anwendungen eingesetzt werden, darunter die Überwachung von Daten durch einen Industriecomputer und die Gruppenkommunikation zwischen Geräten auf dem Bus.

Der Bus IC693CMM301 Genius Communications nutzt ein geräuschimmunes Netzwerk, um eine schnelle Datenübertragung von Echtzeit-Steuerungsdaten zu ermöglichen.Serie 90-30 Steuerungen sind in der Lage, miteinander über einen Genius I / O Serienbus mit Hilfe von Standard-Twisted-Pair verbindenEs ist wichtig, das richtige Kabel zu verwenden, um eine gute Leistung des Systems sicherzustellen.Die Genius-Kommunikationsmodule haben LED-Anzeigen an der VorderseiteBei normalen Betriebsvorgängen wird sie eingeschaltet, um den Betriebszustand des Moduls anzuzeigen. OK gibt den Zustand des GBC-Moduls an, bei dem sich die LED beim Leistungscheck einschaltet.COM zeigt den Status des Genius-Kommunikationsbusses an. Dieser Anzeiger bleibt ständig eingeschaltet, was darauf hindeutet, dass der Bus gut funktioniert.Der Indikator blinkt und schließlich geht aus zeigen, dass es Busfehler und keine Kommunikation von der PLCBis zu acht verbesserte Genius-Kommunikationsmodule können in einem PLC-System der Serie 90-30 verwendet werden.Die Anzahl der I/O-Schaltungen, die von einem einzelnen Genius-Bus bedient werden, hängt von den verschiedenen Formen der verwendeten I/O-Geräte und der Speichermenge in der CPU ab.
