IC697MEM735 GE Speichererweiterung Serie 90-70 Verfügbar in 128 256 KByte

IC697MEM735 GE Memory Expander Serie 90-70 Verfügbar in 128 256 Kbytes

IC697MEM735 Kurzdetails:

IC697MEM735

• MEMORY EXPANDER
• SERIE 90-70
• VERFÜGBAR IN 128/256 KBYTES
• W/256 KBYTES NICHT-FLÜCHTIGER FLASH-SPEICHER
•

IC697MEM735 Funktionsbeschreibung

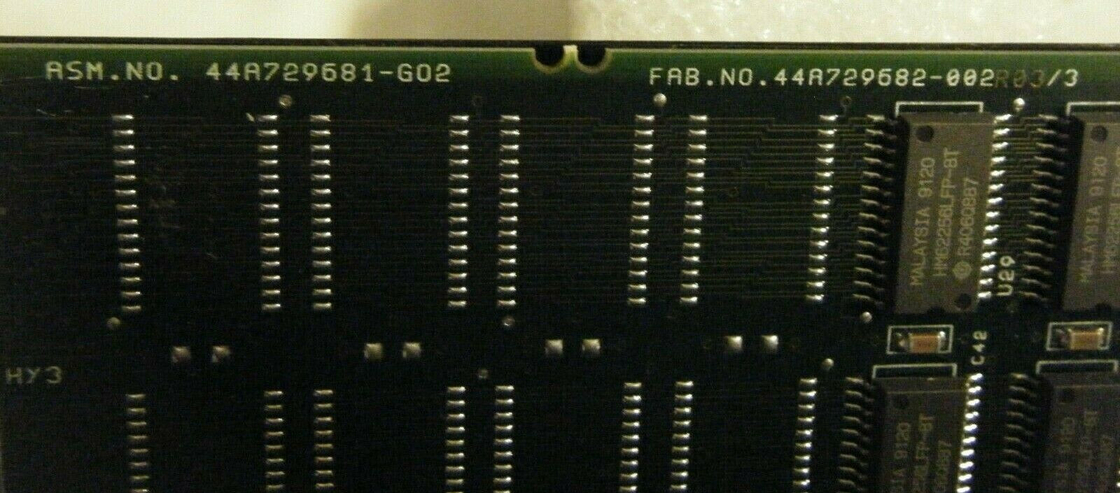

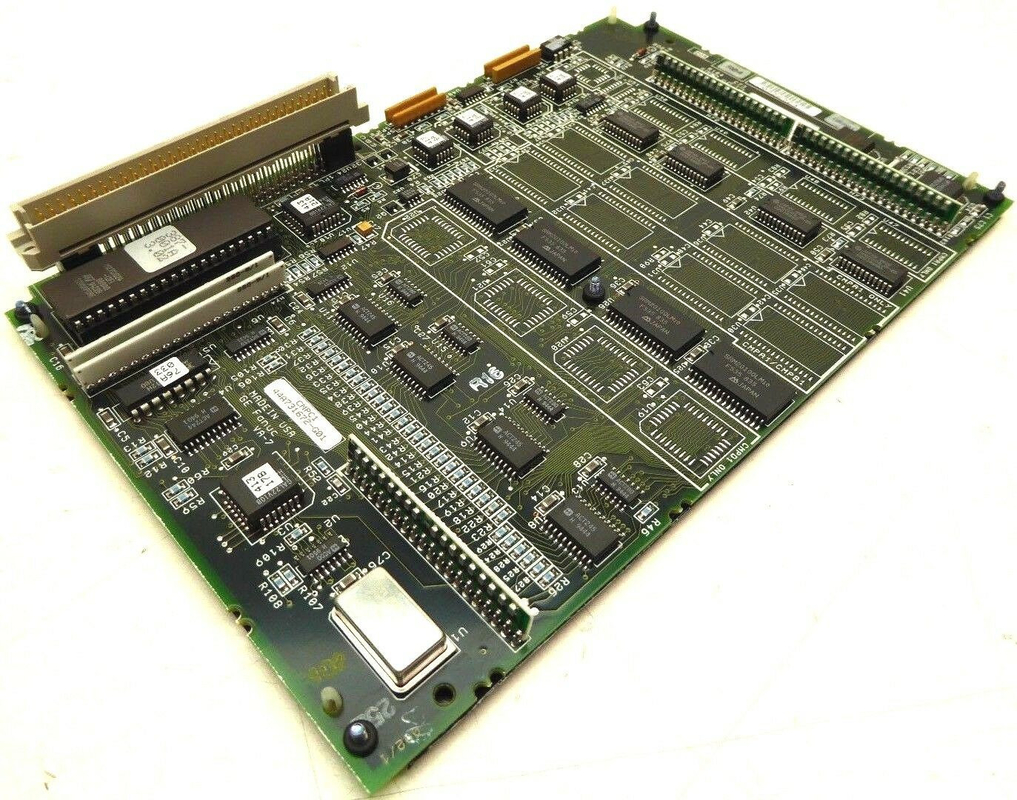

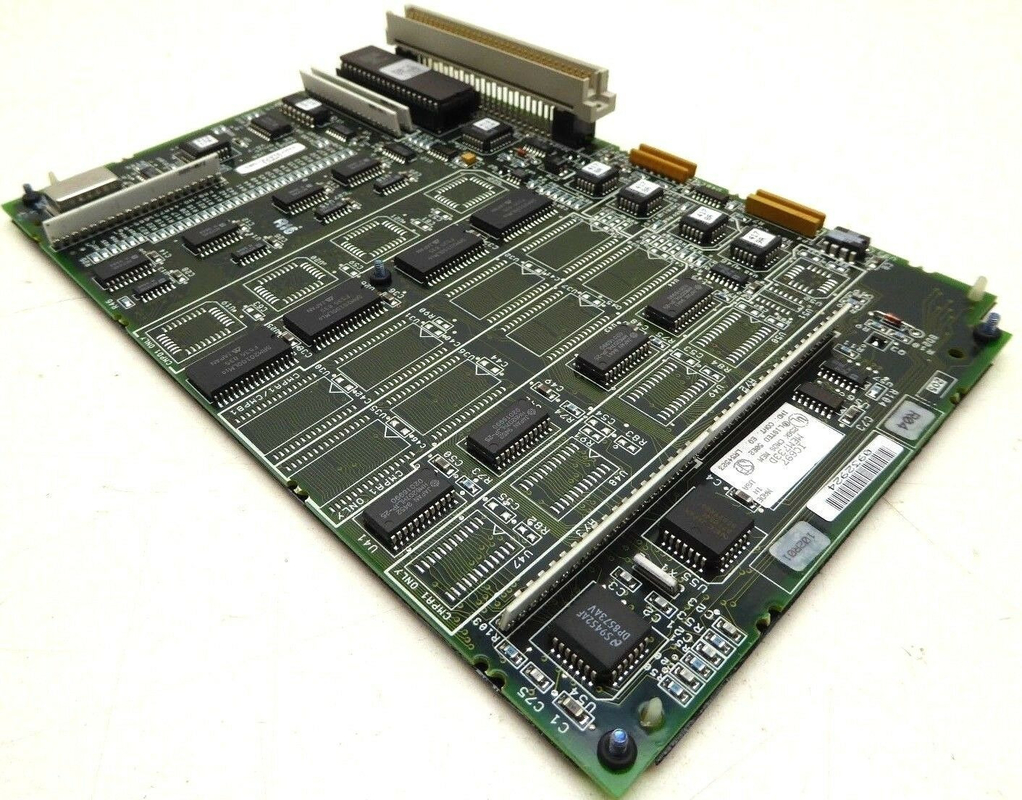

Der IC697MEM735 ist ein skalierbares CPU-Modul, das von GE Fanuc entwickelt wurde. Es wurde entwickelt, um die Daten- und Logikspeicherkapazität kompatibler CPU-Module zu erhöhen, einschließlich der Serien 780, 781, 782, 788 und 789. Es ist in Konfigurationen von 128 KB, 256 KB (einschließlich zusätzlicher 256 KB nicht-flüchtigem Flash-Speicher) und 512 KB erhältlich, was es zu einem nützlichen Werkzeug für Anwendungen macht, die eine umfangreiche Speichererweiterung erfordern. Es wird direkt als Tochterkarte auf dem CPU-Modul installiert und verwendet einen dedizierten Speichererweiterungssteckplatz. Sein kompaktes, integriertes Design vereinfacht die Installation und vermeidet die Belegung zusätzlicher Rack-Steckplätze.

IC697MEM735 Produktmerkmale
Kritische Speicherbereitstellung: Da vielen GE Fanuc Serie 90-70 CPUs interner RAM fehlt, dient dieses Modul als Schlüsselkomponente und stellt den primären Arbeitsspeicher bereit, der für die Logikausführung und Datenspeicherung benötigt wird.
Batteriegepufferter RAM: Bei Stromausfall greift das Modul auf die integrierte Batterie der CPU zurück, um den flüchtigen Speicherinhalt (SRAM) zu erhalten. Dies ermöglicht es der Steuerung, nach der Stromwiederherstellung ohne Datenverlust zum Normalbetrieb zurückzukehren.
Flash-Speicher-Funktion: Die 256-KB-Version enthält nicht-flüchtigen Flash-Speicher, sodass Benutzer wichtige Daten speichern können, die sowohl Stromausfälle als auch Batterieausfälle überstehen müssen. Flash-Speicher eignet sich gut für die Aufbewahrung von Konfigurationsdateien, Sollwerten und Fehlerhistorien.
Fehlererkennung & Integritätsprüfungen: Die CPU überwacht ständig den Speicherzustand durch Prüfsummenvalidierung und Paritätsfehlererkennung über den SRAM. Diese Funktionen tragen dazu bei, unentdeckte Datenbeschädigungen zu verhindern und eine konsistente Systemleistung sicherzustellen.

IC697MEM735 Strombetrachtungen
Eine ordnungsgemäße Stromverwaltung während der Installation ist für die Gerätesicherheit und Datenintegrität von entscheidender Bedeutung:

Sicherheitsmaßnahmen vor der Installation:
Schalten Sie vor der Installation des Moduls die Rack-Stromversorgung aus, um Kurzschlüsse oder elektrische Schäden zu vermeiden.
Richten Sie die Anschlüsse zwischen der CPU und dem Speichermodul präzise aus.
Verwenden Sie die mitgelieferten Schrauben und Abstandshalter, um das Modul sicher zu befestigen und sowohl mechanische als auch elektrische Stabilität zu gewährleisten.

Schritte nach der Installation:
Nachdem Sie die CPU und das Speichermodul fest im Rack montiert haben, stellen Sie die Stromversorgung des Systems wieder her.
Der Speicher kann dann mit der Programmiersoftware von GE Fanuc gelöscht oder initialisiert werden, die mit Windows- und MS-DOS-Umgebungen kompatibel ist.
Klare Anweisungen und Befehle innerhalb der Software garantieren eine sichere Konfiguration und Speicherverifizierung.

IC697MEM735 Batterie- und Speichererhaltung
Batterietyp: Das System verwendet die ACC701 Lithiumbatterie, die nicht nur den Speicher erhält, sondern auch die Echtzeituhr/den Kalender der CPU mit Strom versorgt.
Richtlinien zum Batteriewechsel: Um Datenverluste zu vermeiden, installieren Sie immer die neue Batterie, bevor Sie die alte entfernen. Dies gewährleistet eine unterbrechungsfreie Stromversorgung des SRAM und erhält sowohl den Speicherinhalt als auch die Zeitmessfunktionen. Routinemäßige Batterieinspektionen und vorbeugende Austauschpläne werden empfohlen, insbesondere in kritischen Anwendungen wie Stromerzeugung, chemischer Verarbeitung oder Verkehrskontrolle.

IC697MEM735 Installationsanweisungen
Vorbereitungsschritte: Stellen Sie sicher, dass die Rack-Stromversorgung ausgeschaltet ist, bevor Sie mit der Installation beginnen.
Ausrichten der Komponenten: Richten Sie die Anschlüsse auf der Erweiterungsspeicherplatine mit denen auf der CPU aus. Positionieren Sie die unverlierbaren Schrauben auf der Erweiterungsspeicherplatine so, dass sie mit den vorinstallierten Abstandshaltern auf der CPU übereinstimmen.
Montieren Sie die Erweiterungsspeicherplatine: Drücken Sie die Erweiterungsspeicherplatine vorsichtig auf den CPU-Anschluss und stellen Sie sicher, dass die Schrauben mit ihren jeweiligen Abstandshaltern ausgerichtet bleiben.
Ziehen Sie die Schrauben fest: Verwenden Sie einen #1 Phillips-Schraubendreher, um jede Schraube der Erweiterungsspeicherplatine fest in die Abstandshalter zu ziehen.
Installieren Sie das CPU-Modul: Legen Sie das CPU-Modul bei ausgeschalteter Rack-Stromversorgung in den dafür vorgesehenen Steckplatz im Rack.
Einschalten & Speicher löschen: Schalten Sie nach Abschluss der Installation die Rack-Stromversorgung ein. Um den Speicher zu löschen, verwenden Sie kompatible Programmiersoftware (z. B. MS-DOS oder Windows) und befolgen Sie die detaillierten Anweisungen im Benutzerhandbuch der Programmiersoftware.
