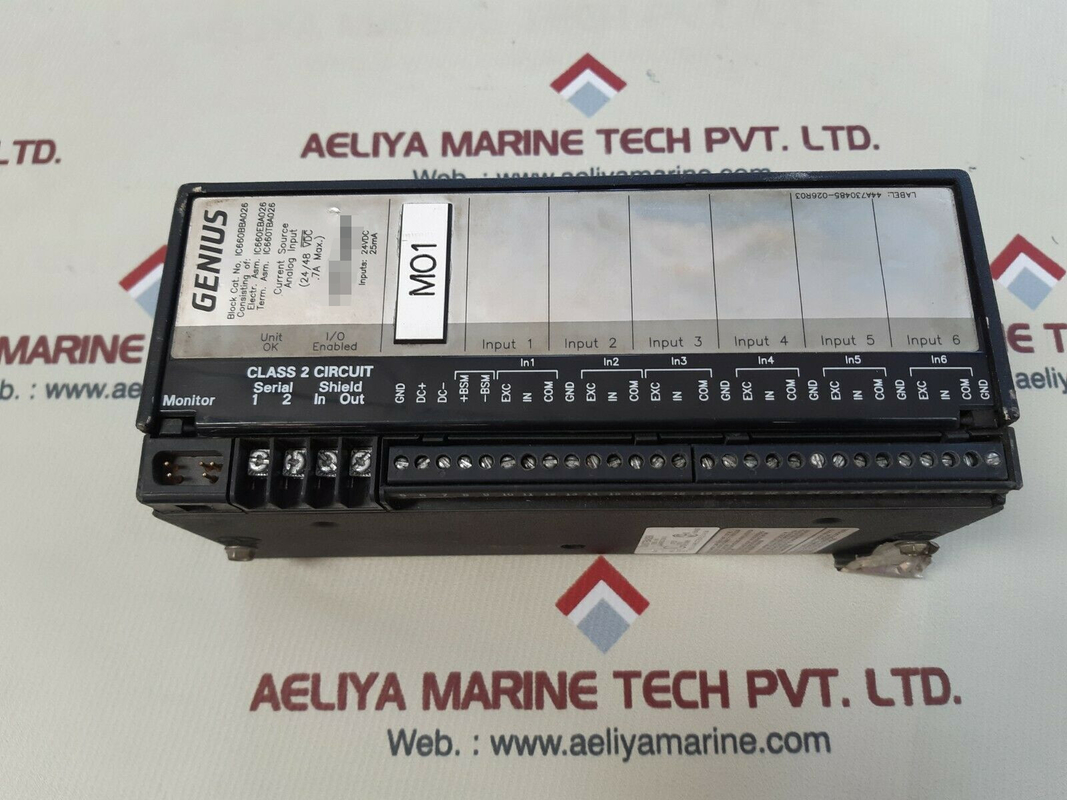

INPUT-/OUTPUTmodul-GENIE-BLOCK 115 VAC/125 VDC GE-IC660BBA101 ENERGIE-

BeschreibungGE IC660BBA101I/O-ModuleGENIUS BLOCK115 VAC / 125 VDC Leistung

Schnelle Details:

IC660BBA101

• Von dem Hersteller abgeschafft
• I/O-Module
• GENIUS BLOCK
• RTD-Eingangsblock
• 6 Kanäle
• 115 VAC / 125 VDC Leistung
• 3 Gruppen von jeweils 2 Schaltkreisen
•

Beschreibung des Produkts

Der IC660BBA101 ist ein Eingangsblock der GE Fanuc Genius I/O-Serie.Zweck dieses Blocks ist die Überwachung der Temperaturzufuhr von Widerstandstemperaturdetektoren (RTDs)Es gibt zwei Arten von RTD-Blöcken, darunter 15 VAC/125 VDC RTD-Block IC660BBA101 und Block IC660BBA 124/48 VDC RTD. Der einzige Unterschied zwischen den beiden ist die Stromversorgung.

IC660BBA101 erkennt Temperaturänderungen von nur einem Zehntel Grad.Die Eingabesätze sind vollständig isoliert und unabhängigDiese unabhängigen Eingangsschaltkreise werden bei RTDs aus Kupfer, Platin oder Nickel verwendet.

Wie andere RTD-Eingangsblöcke dieser Serie ist IC660BBA101 selbstregulierend. Ein Multiplexer wird zugewiesen, um den A/D-Wandler zwischen RTD-Eingängen und Referenzwiderständen zu schalten.Block IC660BBA101 misst den Widerstand von 0 bis 5Um den Block für die Datenverarbeitung in Fahrenheit, Celsius, Ohm oder Zählen zu konfigurieren, ist ein tragbares Monitor erforderlich.IC66HHM501D ist vollkommen kompatibel mit Block IC660BBA101 und kann auch in Block-Setup und Steuerung verwendet werden. Zu den Merkmalen dieses Blocks gehören konfigurierbare Eingangsfilterzeit, Linearisierung, Alphatyp, RTD-Widerstand und Alarmschwellen.Automatische Diagnostik auf dem Block umfasst die Erkennung von offenen Drähten und die Erkennung interner FehlerDer Benutzer kann die Fehlermeldung schaltkreisweise deaktivieren oder aktivieren.


Der IC660BBA101-Block führt eine Schaltkreisdiagnostik durch und warnt den Benutzer, wenn die Kalibrierwerte nicht verträglich sind oder die Verbindungen zwischen RTD und der Endgeräteanlage falsch sind.Fehler werden sowohl dem Handheld-Monitor als auch der CPU gemeldetDer Benutzer kann jedoch die Blockschaltung schaltkreisweise so konfigurieren, dass Fehler dem Handmonitor gemeldet werden.Es ist nicht notwendig, die meisten Fehlerbedingungen zu löschen, weil sie selten die Blockfunktionen unterbrechen. Der Benutzer muss vor dem Neustart der Erkennung Fehler des Alarms mit hohem oder niedrigem Eingangsvolumen löschen. Da die Eingangsfilter RTD-Blöcke in der Fabrik kalibriert sind, benötigen sie keine aufeinanderfolgende Neukalibrierung.Installations- und Laufzeitfehler wie Input-Kurzdetektion, innere Fehlererkennung, Verdrahtungsfehlererkennung und/oder offene Drahterkennung können automatisch durch IC660BBA101-Block-Automatikdiagnostik erkannt werden.
