AB SLC 500 Modell 1746 Eingangsmodul Universal-DC-Eingänge

AB SLC 500 Modell 1746 EingangsmodulAllzweck-DC-Eingänge

Das AB SLC 500-Eingangsmodul Modell 1746 empfängt und speichert digital umgewandelte analoge Daten in seiner Bildtabelle zum Abrufen durch alle festen und modularen SLC 500-Prozessoren.Das Modul unterstützt Verbindungen aus einer beliebigen Kombination von bis zu acht analogen Spannungs- oder Stromsensoren.
Die programmierbaren SLC 500-Steuerungen bieten ein hervorragendes Preis-Leistungs-Verhältnis mit umfangreichen Funktionen für eine breite Palette von Anwendungen, darunter Materialhandhabung, HLK-Steuerung, Hochgeschwindigkeitsmontagevorgänge, kleine Prozesssteuerung, einfache Bewegungssteuerung und SCADA.

Technische Daten
Betriebsspannung: 85...132V AC
Signalverzögerung, max.: ein = 35 ms, aus = 45 ms
Sperrstrom, max.: 2 mA
Anzahl der Eingänge: 16
Backplane-Strombelastung bei 5 V: 85 mA
Anwendungen: Universelle 120-V-AC-Eingänge

Technische Daten für 1746-IV16

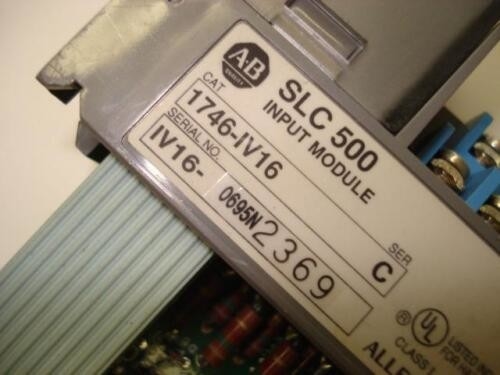

Um 1746-IV16

Das AB 1746-IV16 ist ein diskretes SLC 500-Eingangsmodul.Dieses Modul verfügt über sechzehn (16) Sourcing-Eingangskanäle, die ideal für den Anschluss von elektrischen Signalgeräten wie Schaltern, Hilfskontakten, Sensoren und anderen Geräten verwendet werden, die binäre oder EIN/AUS-Signalzustände liefern.

Das 1746-IV16 unterstützt die Konfiguration der Quellenverdrahtung.Üblicherweise führen Eingabegeräte die Signalspannung und senden diese Spannung über die Senkenverdrahtungskonfiguration an das Eingabemodul.In einigen Szenarien führen einige elektrische Signalgeräte keine Eingangssignalspannung.In diesem Fall kann das 1746-IV16 verwendet werden, wobei das Modul selbst die Signalspannung an die Schleife liefert und dann diese Eingangskanäle des Moduls zurückgibt, wenn sich der Signalzustand des Geräts ändert.

Jeder Kanal des 1746-IV16 ist für den Betrieb mit einer Nennspannung von 24 VDC ausgelegt, akzeptiert jedoch einen Spannungsbereich von 10-30 VDC.Zusätzlich benötigt jeder einen nominalen Eingangsstrom von 8 mA bei 24 VDC.Die maximale Eingangsspannung im eingeschalteten Zustand beträgt 5,0 VDC und der maximale Eingangsstrom im ausgeschalteten Zustand beträgt 1 mA.Jeder Kanal weist eine maximale Signalverzögerungszeit von 8 ms sowohl für EIN-zu-AUS- als auch für AUS-zu-EIN-Übergänge auf.

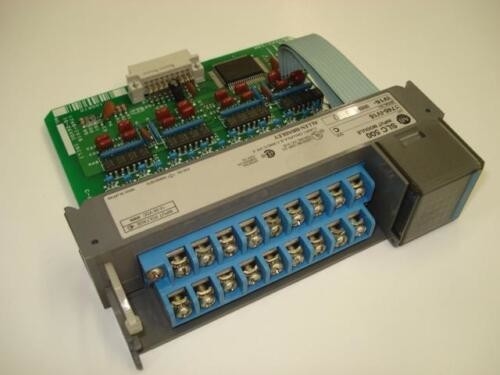

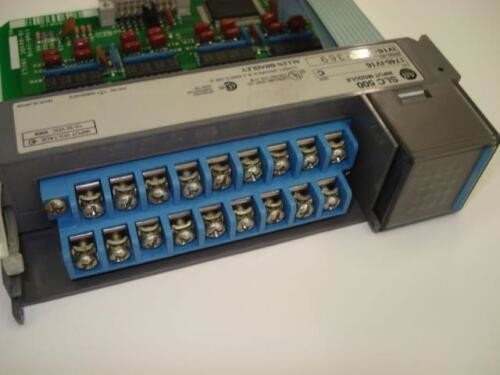

Das 1746-IV16 ist ein Modul mit einem Steckplatz, das direkt in jedem verfügbaren Steckplatz des 1746-Chassis installiert werden kann.Es kann als lokales E/A-Modul oder als dezentrales E/A-Modul verwendet werden.Es verfügt über 16 LED-Statusanzeigen, die jeweils zur Überwachung des Zustands der Eingangskanäle zugewiesen sind.Es ist außerdem mit einer abnehmbaren Klemmenleiste vorinstalliert, die eine modulare Verdrahtung und einen vereinfachten Modulaustausch im Falle einer Modulfehlfunktion ermöglicht.

Der 1746-IV16 hat einen maximalen Sperrstrom und eine maximale Spannung von 1 mA und 5 Volt DC.Er hat einen Nenneingangsstrom von 8 mA bei 24 Volt DC und eine maximale Verlustleistung von 3,6 Watt.Es findet Anwendungen in Allzweck-DC-Eingängen in einem SLC 500-System.Das 1746-IV16-Modul ist für den Empfang und die Speicherung digital umgewandelter analoger Daten in seiner Datenabbildtabelle verantwortlich, die von allen modularen und festen SLC 500-Prozessoren abgerufen werden können.Es unterstützt Verbindungen von bis zu 8 Sensoren oder Aktoren für verschiedene Anwendungen.Das 1746-IV16-Modul wird mit abnehmbaren Klemmenblöcken geliefert, sodass keine Kabel getrennt werden müssen und der Modulaustausch einfach wird.Es enthält auch Filterschaltkreise und optische Kopplung zur Reduzierung des Signalrauschens.Auf die Eingangswerte des Moduls 1746-IV16 kann leicht von SLC 500-Prozessoren zugegriffen werden, die die Ladder Logic-Programmierung verwenden.Die Fehlersuche wird einfacher mit LED-Anzeigen, die Eingangsstatusbewertungen anzeigen.Das SLC 500-System verwendet eine auf gemeinsame Nutzung basierende Hardwareplattform, die verschiedene Kombinationen aus digitalen und analogen E/A umfasst, wodurch Kosten und Platz gespart werden.Das 1746-IV16 ist für den Einsatz in einer Umgebung mit einem Temperaturbereich von 0 bis 60 Grad Celsius (32 bis 140 Grad Fahrenheit) und einem Bereich von 5 bis 95 % nicht kondensierender relativer Luftfeuchtigkeit vorgesehen.
