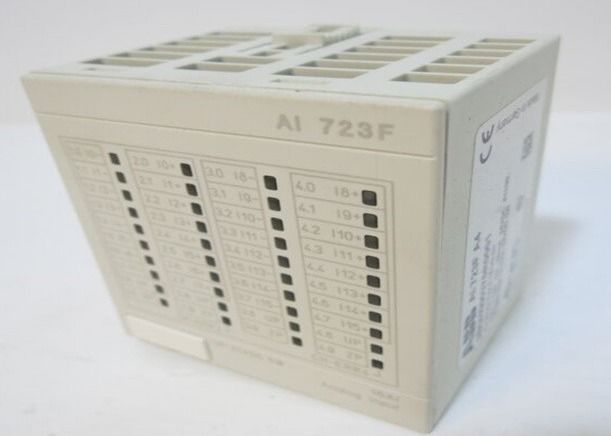

AI723F ABB Digitales Analogeneingangsmodul 3BDH000376R0001 A 16 Kanal

I. Allgemeine Informationen

• Produkt-ID: 3BDH000376R0001
• ABB Typbezeichnung: AI 723F Rev. A
• Produktkategorie: I-O_Module
• Katalogübersicht: Das AI 723F ist ein analogues Eingangsmodul mit hoher Vielseitigkeit, das für industrielle Automatisierungssysteme entwickelt wurde.mit konfigurierbaren Kanälen zur Unterstützung mehrerer Messarten und nahtloser Integration mit verschiedenen Steuerungsarchitekturen.

II. Kernfunktionalität und Konfiguration

Im Kern des AI 723F-Moduls befinden sich seine 16 Eingangskanäle, die in zwei verschiedene Gruppen unterteilt sind.Ein wesentlicher Vorteil dieses Moduls besteht darin, dass jeder Kanal individuell konfiguriert werden kann, um spezifischen Anwendungsanforderungen gerecht zu werden, wodurch die Notwendigkeit zusätzlicher spezialisierter Module beseitigt und die Flexibilität des Systems erhöht wird.

Das Modul unterstützt eine Vielzahl von Mess- und Eingabearten, darunter:

• Spannungsmessung: 0...10 V Gleichspannung oder -10...+10 V Gleichspannung
• Strommessung: 0...20 mA oder 4...20 mA
• Temperaturmessung: Kompatibel mit Platin (Pt100, Pt1000) und Nickel (Ni1000) Widerstandsthermometern, unterstützt sowohl 2-Draht- als auch 3-Draht-Konfigurationen
• Digitale Eingabefunktionalität: Bei Bedarf als digitale Eingaben konfigurierbar

Was die elektrische Isolierung angeht, so sind die Eingangsschaltungen des Moduls elektrisch von den übrigen elektronischen Komponenten des Moduls isoliert, wodurch ein Schutz vor Störungen gewährleistet ist.Es ist zu beachten, dass es keine mögliche Isolation zwischen einzelnen Kanälen innerhalb des Moduls gibt..

III. Vereinbarkeit und Anwendungsbereich

Die AI 723F ist für einen flexiblen Einsatz in verschiedenen industriellen Steuerungseinrichtungen konzipiert, wobei die Kompatibilität Folgendes umfasst:

• PROFIBUS Fern-E/A-Systeme (Funktion als PROFIBUS-Slave)
• Direkte E/A-Integration mit den Steuerungen ABB AC 700F und AC 900F
• Erfordert eine Kopplung mit TU 715 F oder TU 716 F Endgeräten für einen optimalen Betrieb

Durch sein multifunktionales Design eignet es sich für verschiedene industrielle Szenarien, in denen eine genaue Messung und Sammlung analoger Signale (Spannung, Strom,Temperatur) sind für die Prozesskontrolle und -überwachung von entscheidender Bedeutung..

IV. Technische und physische Spezifikationen

4.1 Elektrische Leistung

• Kanaltyp: Analog-Eingang (AI)
• Gesamtzahl der Eingangskanäle: 16
• Auflösung: 12 Bit + Zeichen
• Unterstützte Eingangssignale: ±10 V, 0/4 ̇20 mA, 24 VDC, Pt100, Pt1000, Ni1000

4.2 physikalische Abmessungen und Gewicht

• Netzdiefe/Länge: 54 mm
• Netzhöhe: 76 mm
• Netzbreite: 67,5 mm
• Nettogewicht: 0,15 kg

4.3 Bestell- und Zollinformationen

• HS-Code: 853890 (Teile elektrischer Maschinen und Geräte; Teile für Geräte der Positionen 8535, 8536 oder 8537;
• Zolltarifnummer: 85389099

V. Umweltkonformität

• RoHS-Konformität: Einhaltung der EU-Richtlinie 2011/65/EU und ihrer Änderung 2015/863 (Datum: 22. Juli 2019)
• WEEE-Kategorie: Kategorie 5 ️ Kleine Geräte (keine äußeren Abmessungen größer als 50 cm)
