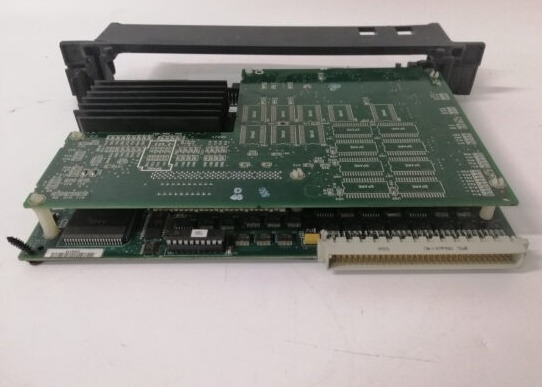

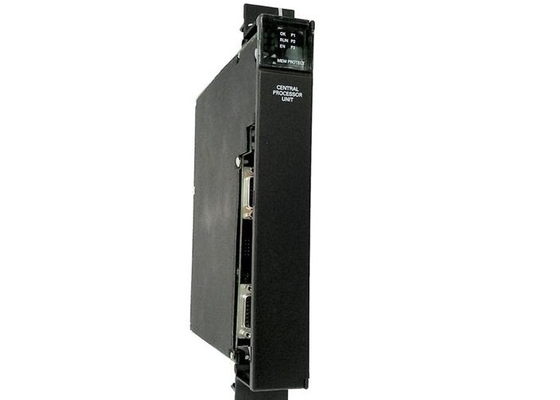

GE Fanuc IC697CPX935 I/O-Modul 96 MHz 32-Bit Gleitkomma 1 MByte schneller Speicher

Der IC697CPX935 ist eine Single-Slot Central Processing Unit (CPU) der Serie 90-30, die von GE Fanuc als Teil der GE Intelligent Platforms® PLC-Angebote entwickelt wurde.für die Echtzeit-Systemsteuerung ausgelegt, dieses Modul integriert robuste Leistung, flexible Kommunikationsmöglichkeiten und ausreichenden Speicher, um groß angelegte industrielle Anwendungen zu unterstützen.


Kernhardware und Leistung
Im Kern des IC697CPX935 befindet sich ein 96 MHz 80486DX4-Mikroprozessor, der eine booleanische Ausführungsgeschwindigkeit von 0,4 Mikrosekunden liefert und Flüssigerzeichenberechnungen mit der gleichen Geschwindigkeit ermöglicht.4-Mikrosekunden-Intervall. Its memory configuration includes 1 MB of battery-backed Random Access Memory (RAM) (relying on the IC697ACC701 battery for backup) and 256 KB of non-volatile flash memory—the latter dedicated to storing system firmwareEin wesentlicher Vorteil des Flash-Speichers besteht darin, dass Firmware-Updates abgeschlossen werden können, ohne das Modul zu demontieren oder EPROMs zu ersetzen, wodurch die Wartung vereinfacht wird.

Für die I/O-Behandlung unterstützt die CPU eine beträchtliche Kapazität: Sie bietet Platz für bis zu 12.000 diskrete Eingabe-/Ausgabepunkte (12K-Bits) und weist 8.000 Wörter Speicher für analoge E/A aus.Diese robuste E/A-Fähigkeit macht es für große, komplexe industrielle Anwendungen, bei denen umfangreiche Prozessüberwachung und -kontrolle erforderlich sind.


Kommunikationsfähigkeiten
Der IC697CPX935 ist mit drei eingebauten seriellen Anschlüssen ausgestattet, um eine vielseitige Konnektivität zu ermöglichen:

1x RS232 Serienabschluss
2x 9-Pin-D-Shell RS485-Schnittstellen

Alle drei Ports unterstützen das SNP Slave Kommunikationsprotokoll, während die Break-Free SNP Slave Funktionalität ausschließlich für Port 1 und Port 2 verfügbar ist.Die CPU interagiert mit intelligenten Optionsmodulen, analoge/diskrete E/A-Module und andere kompatible Geräte über eine auf einem Rack montierte Rückseite, die dem VME-Standardformat C.1 entspricht.


Kompatibilität und unterstützte Module
Der IC697CPX935 bietet eine breite Kompatibilität mit dem industriellen Ökosystem von GE Fanuc® und unterstützt:

Module der Familie GE IC697 (einschließlich analoger, diskreter E/A und intelligenter Optionsmodule)
Alphanumerische und programmierbare Anzeigeprozessoren
Kommunikationsmodule, Steuerungen für den GE-Bus IC660/IC661 und Module für die Verbindung/LAN-Schnittstelle


Betriebsvoraussetzungen und Kontrolle
Umwelt- und Kühlbedarf
Der IC697CPX935 muss in Umgebungen mit Temperaturen von nicht mehr als 50 °C betrieben werden. Um diese Temperaturgrenze zu halten, ist eine Zwangsluftkühlung erforderlich.

IC697ACC721 (120 VAC)
IC697ACC724 (240 VAC)
IC697ACC744 (24 VDC)

Programmierung und Steuerung

Programmiersoftware: Benutzerprogramme werden mit MS-DOS oder Windows-basierter Software entwickelt und dann auf die CPU heruntergeladen.Windows 95, oder Windows NT.
Betriebssteuerung: Die CPU kann auf zwei Arten gesteuert werden: durch eine an einen Computer angeschlossene Software oder über einen 3-positionierten RUN/STOP-Schalter auf dem Modul.
