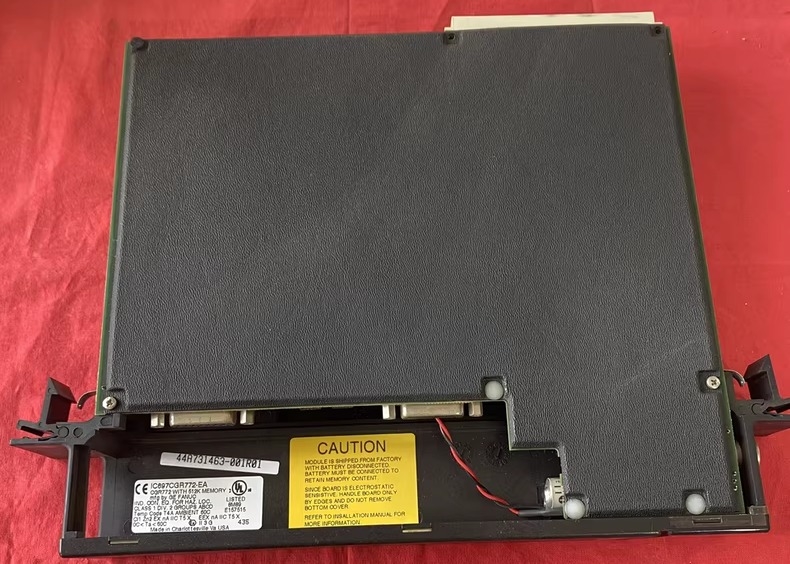

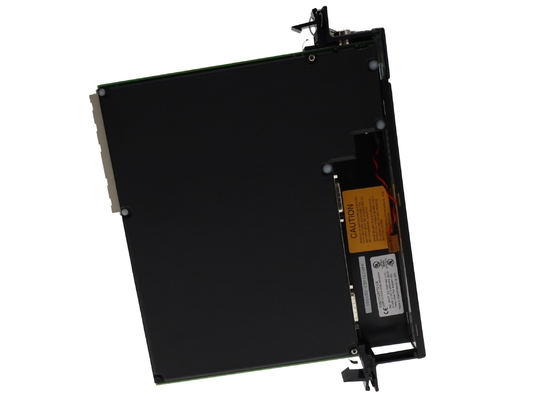

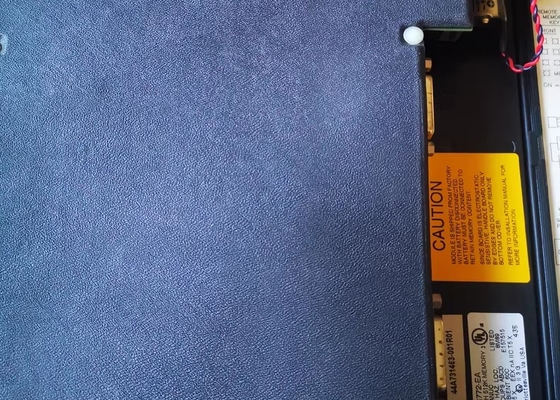

GE Fanuc IC697CGR772 Hot Standby Genius Dual Bus CPU 486DX4 2K Diskrete E/A 512K Bytes

Übersicht
Das IC697CGR772 ist ein Hot-Standby-Modul für die Zentralverarbeitungseinheit (CPU) mit zwei Bussen, das zur Plattform der Programmierbaren Logikcontroller (PLC) der Serie 90-70 gehört.Ursprünglich von GE Fanuc Automation hergestellt, ist das Modul nach einer Übernahme nun Teil von Emerson Automation.Es ist speziell für Anwendungen konzipiert, die eine hohe Verfügbarkeit und Fehlertoleranz erfordern, wenn es mit einer anderen identischen CPU gekoppelt wird, bietet es wichtige überflüssige Funktionen: stumpffreie Übertragung, automatische Synchronisierung, überflüssige Backup-Kommunikation, Ein-Scan-Schalter und Beseitigung einzelner Fehlerpunkte.

Kernhardware und Leistung
Verarbeitungs- und Mathematikfähigkeit
Der IC697CGR772 verfügt über einen eingebetteten 80486DX4-Mikroprozessor, der mit 96 MHz läuft.4 Mikrosekunden pro Boole-Funktion und unterstützt 32-Bit-Floating-Point-Mathematikberechnungen, die eine effiziente Handhabung komplexer industrieller Anwendungen ermöglichenDas Modul verfügt zudem über eine schnelle Scanzeit von 5,9 Millisekunden, die eine reaktionsschnelle Echtzeitsteuerung gewährleistet.

Speicher- und E/A-Kapazität
Speicher: Ausgestattet mit 512 KB Random Access Memory (RAM), einschließlich batterieunterstütztem CMOS-RAM, der von der IC697ACC701-Lithiumbatterie unterhalten wird.Diese austauschbare Batterie bewahrt auch das Datum und die Uhrzeit des Moduls.. Ein eingebauter Speicherschutzschalter verhindert, dass der Speicherinhalt unbeabsichtigt geändert wird, wenn er aktiviert ist.
I/O Handling: Unterstützt bis zu 2.048 diskrete Eingänge, 2.048 diskrete Ausgänge und 8.000 analoge I/Os, was es für groß angelegte Automatisierungseinrichtungen geeignet macht.Es ist voll kompatibel mit allen GE Fanuc I/O-Produkten IC660/IC661 und IC697, die die Implementierung kompletter, flexibler Automatisierungslösungen ermöglicht.

Kommunikation und Vernetzung
Der IC697CGR772 bietet vielseitige Kommunikationsoptionen zur Unterstützung von Punkt-zu-Punkt- und Multi-Drop-Verbindungen:

Serielle Ports: 1x RS232-Port und 2x RS485-Schnittstellen (beide RS485-Ports befinden sich auf dem Frontpanel des Moduls). Alle seriellen Ports unterstützen nativ das GE SNP-Protokoll.

• Netzwerkanschluss: Für Netzwerkverbindungen ist ein RJ45-Anschluss enthalten.
• Konfiguration: Die CPU kann für die Einrichtung und Programmierung leicht mit einem PC verbunden werden.

Betriebssteuerung und Statusüberwachung
Steuerungsmerkmale

• Manuelle Schaltung: Eine spezielle Funktion ermöglicht die manuelle Schaltung zwischen Kommunikationsmodulen für ein flexibles Netzwerkmanagement.
• Betriebsmodus: Ein 3-Positionsschalter ermöglicht es den Bedienern, den Betriebsmodus des Moduls schnell einzustellen (z. B. RUN/STOP).
• Statusindikatoren

Die Vorderseite des Moduls ist mit 7 LED-Anzeigen ausgestattet, die eine Echtzeitsichtbarkeit in verschiedene Systemzustände und Ereignisse (z. B. Stromversorgung, Kommunikation, Fehlerzustände) ermöglichen.die Modul-OK-LED dient als Batteriegeldmessgerät: Wenn eine schwache Batterie erkannt wird, bleibt die LED nach dem Einschalten nicht mehr an.


Technische Spezifikation

• Betriebstemperaturbereich: 0 °C bis 50 °C
• Leistungsbedarf: 5 V Gleichstrom, 3,1 A (Nennstrom)
• Genauigkeit der vergangenen Zeit: maximal 0,01%
• Batterie: IC697ACC701 austauschbare Lithiumbatterie (für die Speicherung von RAM, Datum und Zeit)
