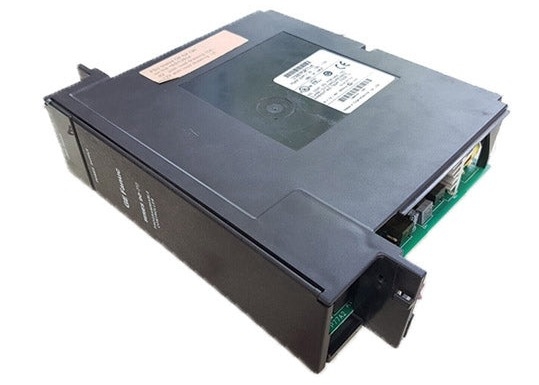

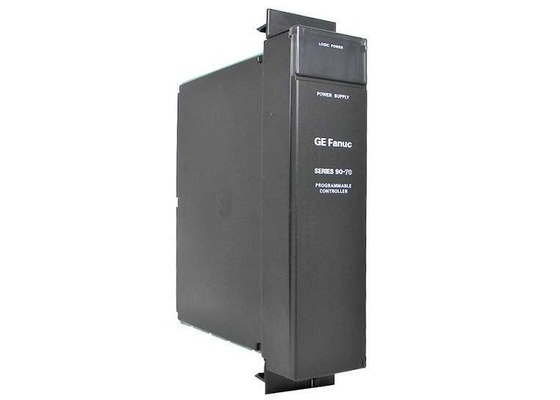

GE Fanuc IC697PWR710 Stromversorgungsmodul 125 VDC Redundante Kommunikation

GE Fanuc IC697PWR710 Stromversorgungsmodul 125 VDC Redundante Kommunikation

Weitere Informationen:

Das IC697PWR710 ist ein dediziertes Stromversorgungsmodul für speicherprogrammierbare Steuerungen (SPS), das speziell für die Montage auf einer Series 90-70-Grundplatte konzipiert wurde. Seine Hauptfunktion ist die Bereitstellung der erforderlichen Backplane-Stromversorgung, die alle anderen Module mit Strom versorgt, die auf derselben Grundplatte installiert sind.

Dieses Modul unterstützt sowohl externe AC- als auch DC-Stromeingänge: Es arbeitet mit 90–264 VAC (bei einer Frequenz von 47–63 Hz) oder 100–150 VDC. Unter Volllast beträgt seine maximale Eingangsleistung 90 Watt, mit einem typischen Halbzyklus-Einschaltstrom von 3 Ampere und einem Leistungsfaktor von über 0,95. Auf der Ausgangsseite liefert es eine maximale Leistung von 56 Watt, eine nominale Ausgangsspannung von 5,1 VDC und einen Ausgangsspannungsbereich von 4,90–5,25 VDC.

Schutz- und Leistungsmerkmale
Das IC697PWR710 integriert eingebaute Überspannungs- und Überstromschutzmechanismen. Für die Überspannungssicherheit klemmt eine interne elektronische Schaltung den Ausgang typischerweise bei 6,2 Volt ab; für den Überstromschutz begrenzt eine integrierte elektronische Begrenzung den Strom auf typische 12 Ampere.

Zusätzliche Leistungsmerkmale umfassen eine Überbrückungszeit von 21 ms – d. h. es hält die Leistungsausgabe für 21 Millisekunden nach dem Verlust der AC-Eingangsspannung aufrecht – und die Einhaltung des VME-Standards C.1. Um die Störfestigkeit des Systems zu erhöhen, ist das Modul mit einem dedizierten Erdungsanschluss ausgestattet. Verwenden Sie beim Anschluss an diesen Anschluss American Wire Gauge (AWG) #12 Draht (oder 3,3 mm² Draht). Dieser Modulerdungsanschluss (GND) muss mit dem GND-Anschluss des Racks verbunden werden, der wiederum mit einer Funktionserdung verbunden ist. Alle Verbindungen sollten mit einem Drehmoment von 12 in-lb (1,3 N-m) angezogen werden, und es sollten nur Kupferleiter verwendet werden, die für 75°C ausgelegt sind.

Konstruktions- und Installationsdetails
Das von GE Fanuc hergestellte IC697PWR710 ist eine Schlüsselkomponente der Series 90-70 SPS-Plattform mit einem Nenneingangsbereich von 120–240 VAC oder 125 VDC. Es enthält aktive Leistungsfaktorkorrekturschaltungen, die den Leistungsfaktor stabilisieren und die Notwendigkeit für überdimensionierte Leistungsschalter oder Verkabelung eliminieren – wodurch die Installations- und Wartungskosten gesenkt werden.

Ein kritischer Konstruktionsschwerpunkt ist der Sicherungsschutz: Wenn ein Überspannungszustand einen internen Fehler auslöst, ist das Modul so konstruiert, dass die Sicherung der Stromversorgung nicht öffnet. Ebenso funktioniert die elektronische Überstrombegrenzung von 12 Ampere, indem die Ausgangsspannung gesenkt wird, wenn der Strom die maximale Nennleistung überschreitet; dies hält das Modul sicher, bis die hohe Last reduziert oder entfernt wird, wodurch ein Sicherungsausfall vermieden wird.

Das IC697PWR710 bietet auch einen Dual-Rack-Schutz: Es kann zwei Racks mit Strom versorgen, wobei das zweite Rack nur 5 VDC benötigt und der Gesamtleistungsbedarf beider Racks innerhalb der Kapazität des Moduls bleibt. Als Plug-in-Modul muss es im äußersten linken Steckplatz eines beliebigen Standard-IC697-Racks oder eines VME-Integrator-Racks installiert werden. Der Zugriff auf die Stromversorgung wird durch eine Tür vereinfacht, die durch festes Ergreifen der linken Ecke leicht geöffnet werden kann.

Bedingungen von GE IC697PWR710
1. Wir versenden weltweit und akzeptieren T/T und Paypal.
2. Alle Artikel unterliegen der Verfügbarkeit und dem Bestehen unserer QA-Tests und -Inspektionen.
3. Bearbeitungszeit:
Die Standardauftragsbearbeitung beträgt 1-2 Werktage plus gewählte Versandart.
Eil- und Überstundenservice gegen Aufpreis verfügbar.
