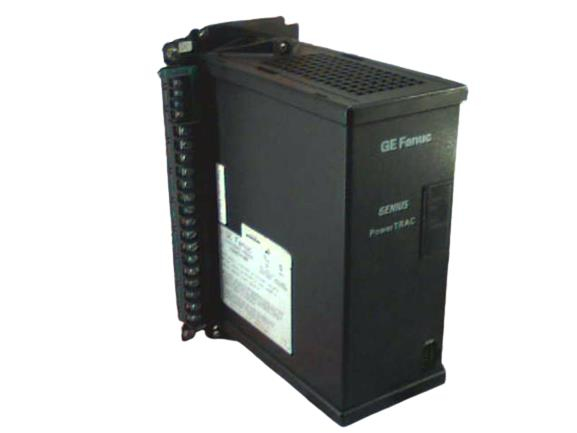

GE Fanuc IC660BPM100 Leistungsüberwachungsblock Genius PowerTrac Genius I/O Block

GE Fanuc IC660BPM100 Power Monitor Block Genius PowerTrac Genius I/O Block

Weitere Informationen:

Der IC660BPM100 ist ein PowerTrac Block Modul, das hauptsächlich als Stromüberwachungsgerät mit Genius I/O-Funktionalität dient. Es kann direkt an Geräte der Serien 90-3, 90-70, PACSystem RX3i und andere Geräte angeschlossen werden, die das Genius Bus Protokoll unterstützen. Ursprünglich von GE Fanuc Automation hergestellt, gehört dieses Modul jetzt zu Emerson Automation.
Der IC660BPM100 wurde entwickelt, um Spannung, Strom und deren zugehörige Parameter zu messen. Er berechnet insbesondere den Effektivwert der Spannung (Phase-zu-Phase für Stern/Dreieck-Konfigurationen und Phase-zu-Neutral für Sternsysteme), den Effektivwert des Stroms (pro Phase und Neutralleiter), den Wirkstrom, die Wirk-/Blindleistung pro Phase, den Systemleistungsfaktor (PF), die Gesamt-Wirkleistung, die Blindleistung und den KWH-Verbrauch. Alle gemessenen Werte und Datenberechnungen werden alle zwei Sekunden aktualisiert. Neben diesen Kernmessungen kann das Modul auch Überstromtransienten mit einem konfigurierbaren Schwellenwert erkennen. Seine Unterstützung für das Genius-Kommunikationsprotokoll ermöglicht die Montage in der Nähe von Maschinen oder Prozessen und ermöglicht die Übertragung der erfassten und verarbeiteten Daten an die Host-Steuerung über den Genius Bus. Der IC660BPM100 wandelt analoge Messungen in digitalisierte Wellenformen um und erleichtert so eine einfache und unkomplizierte Parameteranalyse.
Dieses Gerät akzeptiert 3-Phasen-Spannungseingänge von 0–120VAC (47–63 Hz) und Stromeingänge von 0–5 Ampere (Nennbereich, 47–63 Hz). Es ist mit integrierten Status-LEDs ausgestattet, die Unit OK und Communications OK anzeigen. Das Modul hat die Abmessungen 5,21” (B) × 11,00” (H) × 8,06” (T) [13,23 cm × 27,94 cm × 20,47 cm] und arbeitet in einem Temperaturbereich von 0–60°C (32°F–140°F).
Der GE Fanuc Genius I/O IC660BPM100 Power Monitor Block überwacht Spannungs- und Stromeingänge und speichert Wellenformdaten für jeden Eingangstyp. Aus diesen gespeicherten Daten berechnet er Effektivwerte von Strom, Spannung, Blindleistung, Wirkleistung, KWH und Leistungsfaktor sowie die Messung der Netzfrequenz. Diese berechneten Werte werden dann zur weiteren Analyse an einen angeschlossenen Computer oder eine SPS übertragen. Der Block ist sowohl mit 3-Phasen- als auch mit Einphasensystemen in Stern-Dreieck-Konfiguration kompatibel und akzeptiert Stromeingänge von bis zu 3 Stromwandlern und einem Neutralleiterstromwandler sowie Spannungseingänge von bis zu 3 Spannungswandlern.
Der IC660BPM100 ist über Software konfigurierbar und verfügt über ein robustes Design, das für den Einbau in elektrische Prozess- und Verteilungsanlagen geeignet ist. Er unterstützt duale Stromeingangsoptionen: 125 V DC oder 115–230 V AC. Das Modul kann in Entfernungen von bis zu 7500 Fuß von seinem Host-Computer installiert werden und eignet sich auch für Standalone-Anwendungen.
Zu den wichtigsten elektrischen Spezifikationen gehören: 300 V Spitzenspannung und Transientenspannungsfestigkeit für Spannungseingänge mit einer Belastung pro Eingang von weniger als 0,1 VA; Stromeingänge können 50 Ampere für 5 Sekunden in 10-Minuten-Intervallen standhalten. Die Umgebungsbedingungen umfassen einen Betriebstemperaturbereich von 32–140°F, einen Lagertemperaturbereich von -40–212°F und eine relative Luftfeuchtigkeit von 50–95 % sowohl für den Betrieb als auch für die Lagerung. Das Modul verfügt außerdem über eine Vibrationsfestigkeit von 1 G bei 10–200 Hz.

Bedingungen von GE IC660BPM100
1. Wir versenden weltweit und akzeptieren T/T und Paypal.
2. Alle Artikel unterliegen der Verfügbarkeit und dem Bestehen unserer QA-Tests und -Inspektionen.
3. Bearbeitungszeit:
Die Standardauftragsbearbeitung beträgt 1-2 Werktage zuzüglich der gewählten Versandart.
Eil- und Überstundenservice gegen Aufpreis verfügbar.

FAQ VON GE IC660BPM100
