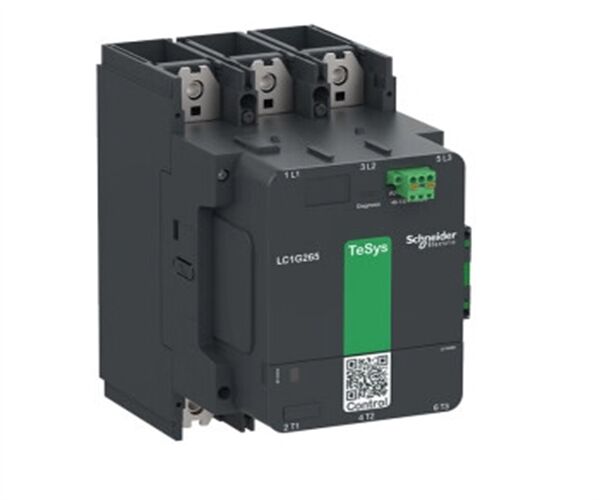

Schneider LC1G115KUEN - Hochleistungsschütz
Beschreibung von LC1G115KUEN
TeSys Giga Hochleistungsschütz, 3-polig (3 Schließer) für Kategorie AC-3-Anwendungen bis zu 150A 90kW@440V. Es bietet eine elektronische Spule mit weitem Bereich von 100-250V AC/DC, geringem Verbrauch und einen eingebetteten, hochzuverlässigen Hilfskontaktblock 1NO+1NC (17V 1mA). Entwickelt für anspruchsvolle Anwendungen mit maximalen Schaltfrequenzen von bis zu 600 Zyklen pro Stunde und Umgebungen bis zu 60°C. Es bietet hohe Zuverlässigkeit und Haltbarkeit mit 5 Mcycles mechanischer Lebensdauer. Lokale Kontaktverschleißdiagnose (CWD) als Standardfunktion, kontinuierliche Überwachung mit Gut- und Alarmanzeigen. Es besteht die Möglichkeit, das Schaltmodul (Hauptkontakte) auszutauschen, wodurch die Lebensdauer des Schützes verlängert wird. Der Schütz kann in allen Quadranten befestigt werden, Wartung ohne Entfernen von Kabeln/Sammelschienen, und OLR kann direkt unter dem Schütz montiert werden. Zur Verwendung mit Stromanschluss durch Schraubverbindung und Steueranschlüssen durch Federklemmen, von vorne zugänglich für einfachen und schnellen Austausch. Es bietet IP2x-Schutz an der Vorderseite mit Abdeckungen gemäß IEC 60529 und VDE 0106. Es kann -25°C bis 60°C Betriebsumgebungstemperatur abdecken und direkt auf einer Platte montiert werden, keine Reduzierung bis zu 3000 m Höhe. Die Abmessung beträgt 255 mm x 108 mm x 175 mm (H x B x T), die kompakte Größe ermöglicht Platzersparnis im Schaltschrank. Mehrfach zertifiziert (CE, CB, CCC, cULus, EAC, KC, RCM, Marine) und Green Premium konform (RoHs/Reach). Ein eindeutiger QR-Code bietet schnellen Zugriff auf vollständige Produktdaten.
Spezifikationen von LC1G115KUEN
Hauptmerkmale
| Serie |
TeSys |
| Produktreihe |
TeSys Giga |
| Produkt- oder Komponententyp |
Schütz |
| Geräte-Kurzbezeichnung |
LC1G |
| Schütz-Anwendung |
Leistungsschalten
Motorsteuerung |
| Nutzungskategorie |
AC-1
AC-3
AC-3e
AC-4
AC-5a
AC-5b
AC-6a
AC-6b
AC-8a
AC-8b
DC-1
DC-3
DC-5 |
| Polbeschreibung |
3P |
| [Ue] Bemessungsbetriebsspannung |
<= 1000 V AC 50/60 Hz
<= 460 V DC |
| [Ie] Bemessungsbetriebsstrom |
250 A (bei <40 °C) bei <= 1000 V AC-1
115 A (bei <60 °C) bei <= 440 V AC-3 |
| [Uc] Steuerspannung |
100...250 V AC 50/60 Hz
100...250 V DC |
| Grenzwerte der Steuerspannung |
Betrieb: 0,8 Uc Min...1,1 Uc Max (bei <60 °C)
Abfall: 0,1 Uc Max...0,45 Uc Min (bei <60 °C) |
Ergänzend
| [Uimp] Bemessungsstoßspannungsfestigkeit |
8 kV |
| Überspannungskategorie |
III |
| [Ith] konventioneller freier thermischer Strom |
250 A (bei 40 °C) |
| Bemessungsschaltvermögen |
1040 A bei 440 V |
| [Icw] Bemessungskurzzeitstromfestigkeit |
1,1 kA - 10 s
0,64 kA - 30 s
0,52 kA - 1 min
0,4 kA - 3 min
0,32 kA - 10 min |
| Zugehöriger Sicherungswert |
125 A aM bei <= 440 V für Motor
125 A aM bei <= 690 V für Motor
315 A gG bei <= 690 V
300 A UL Typ J bei <= 600 V |
| Durchschnittliche Impedanz |
0,00018 Ohm |
| [Ui] Bemessungsisolationsspannung |
1000 V |
| Verlustleistung pro Pol |
10 W AC-1 - Ith 250 A
3 W AC-3 - Ith 115 A |
| Kompatibilitätscode |
LC1G |
| Polkontakt-Zusammensetzung |
3 Schließer |
| Hilfskontakt-Zusammensetzung |
1 Schließer + 1 Öffner |
| Motorleistung kW |
30 kW bei 230 V AC 50/60 Hz (AC-3e)
55 kW bei 400 V AC 50/60 Hz (AC-3e)
55 kW bei 415 V AC 50/60 Hz (AC-3e)
75 kW bei 440 V AC 50/60 Hz (AC-3e)
75 kW bei 500 V AC 50/60 Hz (AC-3e)
75 kW bei 690 V AC 50/60 Hz (AC-3e)
30 kW bei 230 V AC 50/60 Hz (AC-3)
55 kW bei 400 V AC 50/60 Hz (AC-3)
55 kW bei 415 V AC 50/60 Hz (AC-3)
75 kW bei 440 V AC 50/60 Hz (AC-3)
75 kW bei 500 V AC 50/60 Hz (AC-3)
75 kW bei 690 V AC 50/60 Hz (AC-3)
30 kW bei 230 V AC 50/60 Hz (AC-4)
55 kW bei 400 V AC 50/60 Hz (AC-4)
55 kW bei 415 V AC 50/60 Hz (AC-4)
65 kW bei 440 V AC 50/60 Hz (AC-4)
65 kW bei 500 V AC 50/60 Hz (AC-4)
75 kW bei 690 V AC 50/60 Hz (AC-4) |
| Motorleistung PS |
30 PS bei 200/208 V 60 Hz
40 PS bei 230/240 V 60 Hz
75 PS bei 460/480 V 60 Hz
100 PS bei 575/600 V 60 Hz |
| Irms Bemessungsschaltvermögen |
1560 A bei 440 V |
| Spulentechnologie |
Eingebauter bidirektionaler Spitzenstrombegrenzer |
| Sicherheitszuverlässigkeitsniveau |
B10d = 400000 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1
B10d = 3000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 |
| Mechanische Haltbarkeit |
8 Mcycles |
| Einschaltleistung in VA (50/60 Hz, AC) |
540 VA |
| Einschaltleistung in W (DC) |
380 W |
| Halteleistungsaufnahme in VA (50/60 Hz, AC) |
12,4 VA |
| Halteleistungsaufnahme in W (DC) |
7,8 W |
| Betriebszeit |
40...70 ms Schließen
15...50 ms Öffnen |
| Maximale Schaltfrequenz |
600 Zyklen/h AC-3
600 Zyklen/h AC-3e
300 Zyklen/h AC-1
150 Zyklen/h AC-4 |
| Anschlüsse - Klemmen |
Leistungskreis: Schiene 2 - Querschnitt der Sammelschiene: 25 x 6 mm
Leistungskreis: Kabelschuhe-Ringklemmen 1 185 mm²
Leistungskreis: Schraubverbindung
Steuerkreis: Push-in 1 0,2…2,5 mm² - Kabelsteifigkeit: massiv, mehrdrähtig ohne Aderendhülse
Steuerkreis: Push-in 1 0,25…2,5 mm² - Kabelsteifigkeit: flexibel mit Aderendhülse
Steuerkreis: Push-in 2 0,5…1,0 mm² mit Aderendhülse
Steuerkreis: Push-in 0,75…2,5 mm² - Kabelsteifigkeit: massiv, mehrdrähtig ohne Aderendhülse
Steuerkreis: Push-in 0,75…2,5 mm² - Kabelsteifigkeit: flexibel mit Aderendhülse |
| Anschlussabstand |
35 mm |
| Montage |
Platte |
| Normen |
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 Nr. 60947-4-1
JIS C8201-4-1
JIS C8201-5-1
IEC 60335-1:Klausel 30.2
IEC 60335-2-40:Anhang JJ
UL 60335-1
UL 60335-2-40:Anhang JJ |
| Produktzertifizierungen |
CB Scheme
CCC
cULus
EAC
CE
UKCA
EU-RO-MR von DNV-GL |
| Anzugsdrehmoment |
18 N.m |
| Höhe |
193 mm |
| Breite |
108 mm |
| Tiefe |
193 mm |
| Nettogewicht |
3,5 kg |
Umgebung
| IP-Schutzart |
IP2X Frontseite mit Abdeckungen gemäß IEC 60529
IP2X Frontseite mit Abdeckungen gemäß VDE 0106 |
| Umgebungstemperatur im Betrieb |
-25…60 °C |
