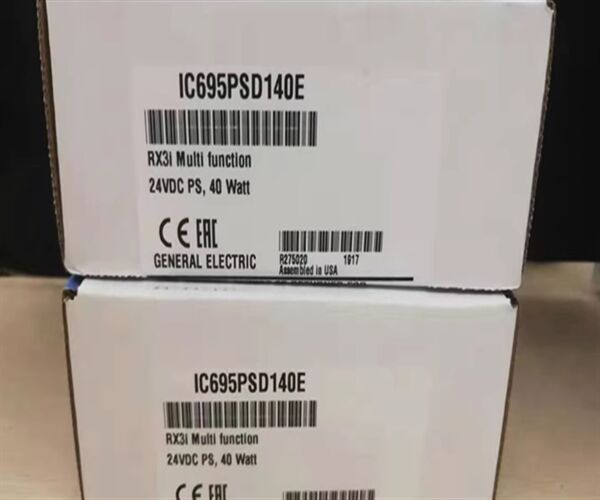

IC695PSD140 -- GE Fanuc -- Mehrzweckstromversorgungsmodule
Beschreibung von IC695PSD140
Der GE Fanuc Emerson IC695PSD140 ist eine hocheffiziente Stromversorgung mit einer Leistung von 40 Watt.Der IC695PSD140 unterstützt einen Eingangsspannungsbereich von 18 bis 30 Volt Gleichstrom und liefert drei (3) verschiedene Ausgangsspannungen mit unterschiedlichen elektrischen Leistungen: 3,3 Volt Gleichstrom mit einer Leistung von 30 Watt, 5,1 Volt Gleichstrom mit einer Leistung von 30 Watt und 24 Volt Gleichstrom mit einer Leistung von 10 Watt.Die IC695PSD140 umfasst einen einzelnen Sicherungsschutz und verfügt über vier (4) LED-Statusanzeiger und einen Ein-/Aus-Ausgangsschalter an der VorderseiteDiese Stromversorgung unterstützt einen Überstrom von 7 Ampere auf dem 5-Volt-Gleichstrom-Ausgang und einen Überstrom von 10 Ampere auf dem 3,3-Volt-Gleichstrom-Ausgang.und MOV kann einzeln mit 14 bis 22 AWG Kabel verdrahtet werden.
Der IC695PSD140 unterstützt eine maximale Eingangsleistung von 60 Watt mit Gleichstrom-Eingang und einen Einströmungsstrom von 4 Ampere innerhalb einer kurzen Zeit von 100 Millisekunden.Der IC695PSD140 liefert eine Gesamtleistung von 40 Watt und eine Wartezeit von zehn (10) MillisekundenDer IC695PSD140 verfügt über eine Tür, die den Benutzer vor der Gefahr eines zufälligen Stoßes abdeckt und schützt.Der IC695PSD140 kann einfach alleine in einem universellen Backplane RX3i als einzelne Backplane-Stromversorgung oder mit bis zu drei (3) anderen Mehrzweck-Stromversorgungen installiert werdenDiese Stromversorgung wiegt während des Versands etwa 250 Gramm und arbeitet bei Null (0) bis 60 Grad Celsius (32 bis 140 Grad Fahrenheit) für industrielle Anwendungen.
IC695PSD140 ist ein von GE Fanuc hergestelltes Automatisierungs-RX3i PacSystem.Die Farbe der LED, die die Leistung anzeigt, kann Bernstein oder grün seinDer Bernstein-Indikator wird auch zur Angabe von Überlast- und Temperaturfehlern verwendet.Alle LED-Anzeigen dienen zur Anzeige des aktuellen Status des Moduls. 24 Volt Gleichstrom oder Gleichstrom ist die aktuelle Nennspannung. 18 bis 30 Volt Gleichstrom ist der Eingangsspannungsbereich dieses Moduls.40 (vierzig) Watt ist die Nennleistung dieses ModulsMit allen drei (3) Ausgängen kann der IC695PSD140 eine maximale Leistung von 40 Watt erzeugen.Dieses Modul darf nicht mit anderen Stromversorgungsmodulen verwendet werdenDas Gerät unterstützt die Installation mit dem RX3i Universal Backplane.
Wie bereits erwähnt, darf das Stromversorgungsmodul IC695PSD140 weder mit dem Stromversorgungsmodul IC695PSD040 noch mit dem Stromversorgungsmodul IC695PSA040 verwendet werden.Dies gilt insbesondere für den Kapazitätserhöhungsmodus und den Redundanzmodus. Wenn die Benutzer diese Anforderungen nicht erfüllen, können sie das Modul schwer beschädigen.1 Volt Gleichstrom ist der Ausgangsstrom für dieses Modul.
Technische Spezifikationvon IC695PSD140
| Marke |
GE Automation Fanuc / Emerson Automation |
| Reihe |
24 VDC, 40 Watt, Mehrzweckstromversorgung für Rx3i PacSystem |
| Teilnummer |
IC695PSD140 |
| Typ der Stromversorgung |
Gleichstromstromversorgung |
| Lastkapazität |
40 Watt |
| Nominaler Input |
24 VDC |
| Eingangsspannungsbereich |
18 bis 30 VDC |
| Eingangsleistung |
Maximal 60 Watt bei voller Last |
| Eintrittsstrom |
4 Ampere, maximal 100 Millisekunden |
| Produktionskapazitäten |
Bei den beiden Ausgangsströmen ist der maximale Gesamtwert +5,1 VDC, 30 Watt / +3,3 VDC, 30 Watt / 40 Watt. |
| Ausgangsspannung |
5.1 VDC: 5,0 VDC bis 5,2 VDC (nominal 5,1 VDC) / 3,3 VDC: 3,1 VDC bis 3,5 VDC (nominal 3,3 VDC) |
| Anzahl der PSD140-Zulieferungen in Daisy-Chain / Anzahl der PSD140-Zulieferungen im Universal-Backplane |
Bis zu 4 / Bis zu 4 |
| Strom pro Terminal |
6 Ampere |
| Überstrom |
5 VDC-Ausgang: maximal 7 A / 3,3 VDC-Ausgang: maximal 10 A |
| Ausgangsstrom |
5.1 VDC: 0 bis 6 Ampere / 3.3 VDC: 0 bis 9 Ampere |
| Isolierung (Eingang zum Hintergrund) |
Keine |
| Ripple (alle Ausgänge) / Rauschen (alle Ausgänge) |
50 mV / 50 mV |
| Gewicht |
250 g (0,55 lb) |
