Technische Spezifikationen für IC660EBA023
Hersteller: GE Fanuc Emerson
Produktlinie:Genius I-O
Teilnummer:Die in Absatz 1 genannten Angaben sind zu beachten.
Gewicht:20,94 kg

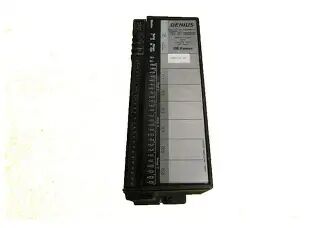

Beschreibung: Genius Thermocouple Eingangsblock Elektronische Montage
Anwendung:Genius I/O-Blocksystem
Betriebsspannung:18 bis 56 Volt Gleichstrom
Gruppenisolation:300 Volt
Leistungsbewertung: 9.0 Watt
Typ des Thermocouples: J-, K-, T-, E-, B-, R-, S- und N-Typ-Thermokoppl
Internes CJC:0 bis 60 Grad Celsius
Außenbereich der CJC: -25 bis +150 Grad Celsius
LEDs: 2 LEDs
Eingebettete Diagnostik: - Ja, das ist es.
Die GE Fanuc IC660EBA023 Genius I/O Thermocouple Input Block Electronics Assembly ist ein Schlüsselkomponent eines 6-Kanal-Eingabeblocks, der speziell für die Temperaturüberwachung entwickelt wurde.Es ist so konfiguriert, dass es mit Standardthermocouples über alle Eingangskanäle hinweg interagiert, ermöglicht die Erfassung und präzise Messung von Niederspannungs-Eingangssignalen.
Diese Elektronikversammlung ist in zwei Versorgungsformen erhältlich: entweder als eigenständige Einheit, bestehend aus einem Thermoelementblock, LED-Statusindikatoren und zugehörigen elektronischen Schaltungen;oder als integrierte Komponente eines vollständig in der Fabrik montierten E/A-Blocks (z. B. IC660BBA023 I/A-Block), die die Elektronik-Anlage mit einer Endgeräteanlage kombiniert (z. B. die Endgeräteanlage IC660TBA023); die IC660EBA023 enthält sechs Eingangsschaltungen,die logisch in drei isolierte Gruppen mit 300 VDC unterteilt sindJede Gruppe ist mit zwei Thermoelementkreisläufen und zwei Remote-Kaltverbindungskompensations-Eingängen (CJC) ausgestattet, die eine genaue Kaltverbindungskompensation für alle Eingangsmessungen ermöglichen.
Kompatibel mit Typ J, K, T, E, B, R, S und N-Thermokopplungen ermöglicht der IC660EBA023 die Konfiguration jedes Eingangskanals für CJC unter Verwendung einer von drei Optionen: ein externer Sensor, ein interner Sensor,oder ein benutzerdefinierter Wert.
Die Anlage arbeitet mit einer Gleichspannungsversorgung mit einem Nennbereich von 24/48 VDC (und einem funktionalen Betriebsbereich von 18 56 VDC) und hat eine Nennleistung von 9,0 W.Jeder Eingangskanal verfügt über einen Spannungsmessbereich von -25 mV bis 150 mV und eine Messlösung von ±10 μV, mit einer Genauigkeit von 8,0 Hz und einem Verstärkerfilter-Drift von ±2 μV pro °C. Für interne CJC bietet das Modul einen Messbereich von 0 ̊60 °C mit einer Auflösung von ±0,01 °C.Bei Verknüpfung mit einem externen Fernsteuergerät, akzeptiert analoge Eingangssignale in Spannungs- oder Stromformat und liefert einen Messbereich von -25 ∼150 °C mit einer Genauigkeit von ±0,1 °C.
