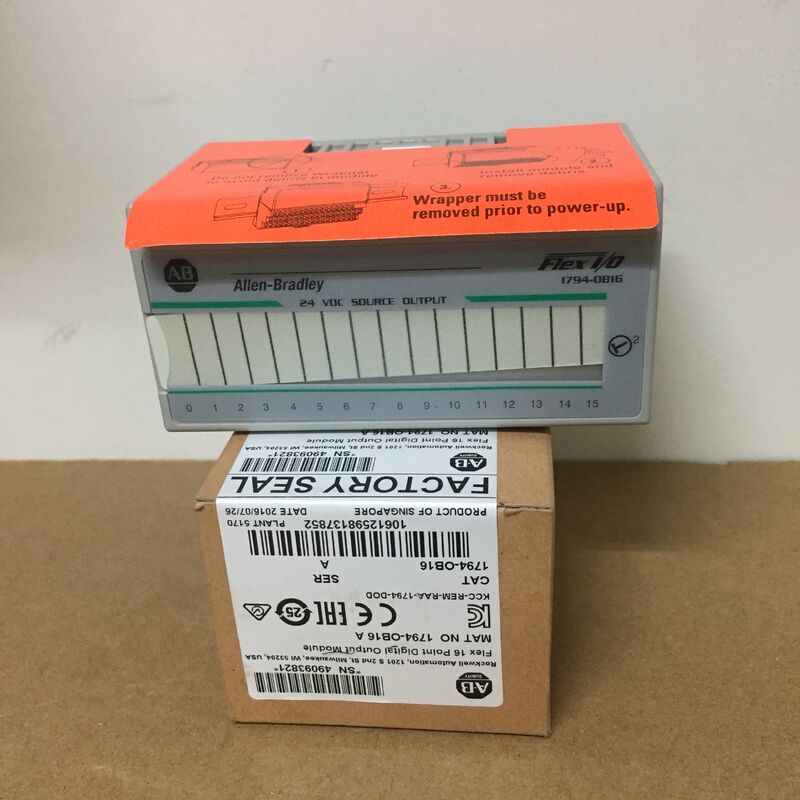

Allen-Bradley 1794-OB16 Flex IO diskrete Ausgangsmodul Sechzehn 24VDC

Allen-Bradley 1794-OB16 Flex IO diskretes Ausgangsmodul Sechzehn 24VDC

Die Angabe der Angaben

Beschreibung

Das Allen-Bradley 1794-OB16 Modul ist ein digitales Gleichstrom-Ausgangsmodul für FLEX I/O. Es verfügt über 16 Stromquelle-Ausgänge.und 24 Volt GleichstromDie Leistungsbewertung aller 16 Ausgänge (jeweils bei 0.5 Ampere) beträgt 8 Ampere, während der Mindeststrom in Betrieb 1 Milliampere pro Kanal beträgt und der maximale Strom in Betrieb 500 Milliampere pro Kanal beträgtDer maximale Spannungsabfall im Zustand beträgt 0,5 Volt Gleichstrom. Der Überspannungsstrom beträgt 2 Ampere für 50 Millisekunden und kann alle 2 Sekunden wiederholt werden. Der maximale Leckstrom im Zustand ist 0,5 Milliampere.Die Isolationsspannung beträgt 50 VoltDas Modul wurde für 1 Sekunde bei 850 Volt Gleichstrom zwischen den Benutzern und dem System getestet.

Die Ausgangssignalverzögerung für das Modul 1794-OB16 beträgt 0,5 Millisekunden bei Ein- und Ausschalten und 1 Millisekunde bei Ein- und Ausschalten.3 Watt maximale Leistungsaufnahme bei 31.2 Volt Gleichstrom. Die Wärmeableitung des Moduls 1794-OB16 beträgt 18,1 BTU pro Stunde. Die maximale Ausfallspannung beträgt 31,2 Volt Gleichstrom. Die Modulmaße sind 3,7 x 3,7 x 2,7 Zoll.Das ungefähre Gewicht des Moduls 1794-OB16 beträgt 78 Gramm.Das Modul verfügt über 16 gelbe Indikatoren für die Anzeige des Stands auf der Feldseite.Das Modul verfügt über ein offenes Gehäuse und entspricht dem IEC-Temperaturcode T3Die Betriebstemperatur liegt zwischen -4 und 131 Grad Fahrenheit.

Dieses Modul ist mit 16 Kanälen 24VDC Discrete Output Kanälen ausgestattet, die eine Quellverkabelungskonfiguration unterstützen.Es wird mit einer Terminalbasis verwendet und unterstützt eine Vielzahl von Terminalbasis wie 1794-TB2Die bis zu acht (8) Instanzen von 1794-OB16 können in einem einzigen Flex I/O-Rack installiert werden.Der 1794-OB16 kann auch als lokaler E/A-Adapter des FlexLogix-Controllers oder des FlexLogix-Lokale-IO-Erweiterers (1794-FLA) verwendet werden. Dieses Modul hat eine Schlüsselschalterposition 2 und eine offene Gehäuse-Einstufung.

Der 1794-OB16 liefert einen Ausgangsspannungsbereich von 10 bis 31,2 VdC mit einer Nennspannung von 24 VdC. Er misst 94 x 94 x 69 mm (3.7 x 3.7 x 2.7 Zoll) und wiegt 78 g (2.75 oz).Dieses Modul ist nicht mit einer internen Verschmelzung ausgestattet.Für die Installation der externen Sicherung sind die Sicherungen SAN-O MQ4-800 mA empfohlen.Dieses Modul ist mit sechzehn (16) Feldseiten-LED-Anzeigen ausgestattet.

Der 1794-OB16 hat einen Betriebstemperaturbereich von 0 bis 55 °C (32 bis 131 °F) und eine Lagertemperatur von 55 °C (131 °F) mit einem Stoß- und Schwingungswert von 30 g bzw. 5 g @ 10 bis 500 Hz.Dieses Modul trägt C-UL-US, CSA, CE, Ex, TÜV, KC, EAC und RCM-Zertifizierungen.
