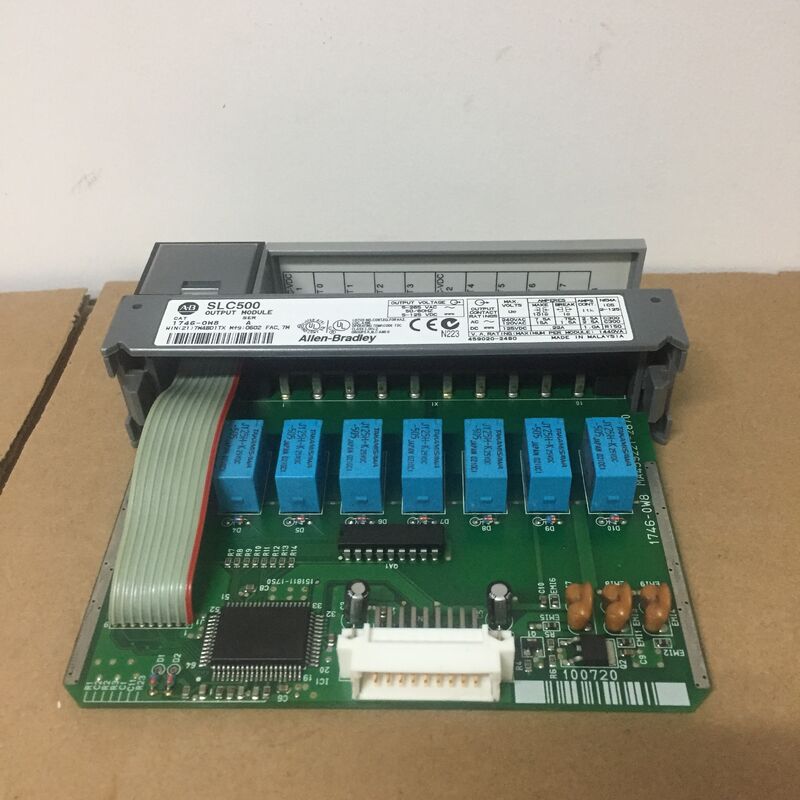

Allen-Bradley 1746-OW8 SLC 500 Digital Contact Output Modul mit acht Ausgängen

Beschreibung

Das Allen-Bradley 1746-OW8 ist ein SLC 500 Digitaler Ausgangsmodul. Dieses digitale Ausgangsmodul verfügt über acht (8) Schließer (N.O.) Relaiskanäle mit einer Betriebsspannung von 5-265 Volt AC oder 5-125 Volt DC. Es verfügt über zwei (2) Ausgangsgruppen mit vier (4) Kanälen pro gemeinsam.

Das Allen-Bradley 1746-OW8 SLC 500 Digitale Eingang Modul wird mit acht (8) Ausgängen geliefert. Dieses Modul hat eine Spannung Kategorie von AC/DC Relais. Die Betriebstemperatur beträgt -25-60 Grad Celsius (-13-140 Grad Fahrenheit) und die Lagertemperatur beträgt -40-85 Grad Celsius (-40-185 Grad Fahrenheit) mit einer relativen Luftfeuchtigkeit von 5-95% ohne Kondensation. Die Betriebsvibration dieses Moduls beträgt 2g bei 10-500 Hz und der Betriebsschock dieses Moduls beträgt 30g. Das Allen-Bradley 1746-OW8 hat eine maximale Wärmeableitung von 3,7 Watt mit 0,138 Watt pro Punkt.

Das Allen-Bradley 1746-OW8 Digitale Eingang Modul hat einen Betriebsspannungsbereich von 5-125V DC und 5-265V AC bei 47-63 Hz. Der Backplane-Strom bei 5V DC dieses Moduls beträgt 85 mA. Der Backplane-Strom bei 24V DC dieses Moduls beträgt 90 mA. Das Allen-Bradley 1746-OW8 wird als offenes Gerät geliefert. Das 1746-OW8 ist für den Einsatz in industriellen Umgebungen bestimmt. Dieses Modul sollte in einer Umgebung mit einem Verschmutzungsgrad von nicht mehr als Verschmutzung 2 (wie in der Publikation EN / IEC0664-1 definiert) installiert werden, wenn es in einer Zone 2 Umgebung eingesetzt wird. Das Gehäuse sollte nur mit einem Gerät oder Werkzeug zugänglich sein. Trennen Sie das Gerät nicht, es sei denn, die Stromversorgung wurde abgeschaltet. Trennen Sie das Gerät nicht, wenn sich der Bereich, in dem es sich befindet, in einem gefährlichen Zustand befindet. Wenn dies ignoriert wird, wird ein gefährlicher Lichtbogen erzeugt. Das Allen-Bradley 1746-OW8 ist ein Acht (8) Kanal Relais Ausgangsmodul von Allen-Bradley, das mit der SLC 500 programmierbaren Logiksteuerung (SPS) Plattform verwendet wird. Es ist speziell kompatibel mit festen oder modularen Hardware-Stilen für die Verwendung mit SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 und SLC 5/05 Controllern.

Verwenden Sie dieses Modul mit Betriebsspannungskategorien von 5 -125 VDC und 5 - 265 VAC. Dieses Modul ist in zwei (2) Gruppen mit jeweils 4 vier (4) Kanälen unterteilt, um den Betrieb mit unterschiedlichen oder gleichen Spannungen zu ermöglichen. Überspannungsschutzgeräte können installiert werden, um die vorgesehene Betriebslebensdauer des Moduls zu maximieren.

Neben SLC-Prozessoren ist dieses Modul für den Einsatz in Remote-I/O-Topologien kompatibel. Wenn es in einem Remote-I/O-Chassis verwendet wird, ist Steckplatz 0 des Chassis für einen SLC 500 Kommunikationsadapter reserviert. Andere Steckplätze sind für dieses Modul kompatibel.

Mit der Verwendung des 1746-OW8 kann der Bedarf an Zwischenrelais entfallen. Zwischenrelais werden typischerweise für den Betrieb mit unterschiedlichen Spannung Kategorien verwendet. Da dieses Modul die erwähnte Fähigkeit bereits unterstützt, entfällt die Notwendigkeit einer Zwischenschaltung, was Platz im Schaltschrank spart und die Kosteneffizienz erhöht.

Dieses Modul hat eine ähnliche Signalverzögerungsbewertung von 10,0 ms für EIN- und AUS-Übergänge bei maximaler ohmscher Last. Dieses Modul ist für den Betrieb nach Klasse 1, Division 2 zertifiziert. Der Dauerstrom pro Modul beträgt 16,0 Ampere AC mit 8,0 A pro Gruppe. Es belegt einen einzelnen Steckplatz des Chassis unabhängig vom Installationsort.
