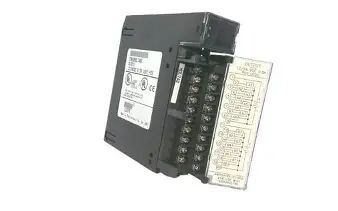

IC693MDL740 GE Positive Logic Ausgangsmodul 12 bis 24 Volt DC Acht Kanäle

IC693MDL740 GE Positive Logic Ausgangsmodul 12 bis 24 Volt DC Acht Kanäle

IC693MDL740 Mehr Informationen:

Das IC693MDL740 ist ein Modul für speicherprogrammierbare Steuerungen (SPS) der GE Fanuc Serie 90-30. Dieses Modul ist ein Positive Logic Output Modul, das Strom von der Modul-Gemeinsam- oder positiven Stromschiene an die angeschlossenen Lasten liefert. Es verfügt über zwei (2) Gruppen mit jeweils acht (8) Kanälen, wobei jeder Kanal für eine Last von 0,5 Ampere ausgelegt ist.

Das IC693MDL740 verfügt über LED-Anzeigen auf der Vorderseite, die sich oben auf dem Modul befinden. Diese LEDs stellen einzeln den betätigten Zustand jedes Kanals des Moduls sowie den Betriebszustand des Moduls dar. Als Sourcing-Ausgangsmodul kann jeder Kanal dieses Moduls gängige elektrische Lasten wie Schütze, Relais, Pilotlampen, Summer, Hupen und andere mit 24 VDC betriebene Geräte mit Strom versorgen. Dieses Modul verfügt nicht über eine interne Sicherung, daher können zum weiteren Schutz des Moduls externe Sicherungen installiert werden. Das IC693MDL740 wird in einen beliebigen verfügbaren Steckplatz einer 5- oder 10-Steckplatz-Basisplatine der Serie 90-30 installiert. Solange die Steuerung über ausreichend Speicher verfügt, um dieses 16-Punkt-Ausgangsmodul aufzunehmen, variiert die Anzahl der Modulinstanzen.

Die Nennspannung des IC693MDL740 beträgt 12/24 Volt DC mit einem Betriebsspannungsbereich von 12 bis 24 Volt DC (+20%, –15%). Die Ausgangseigenschaften dieses Moduls umfassen einen Einschaltstrom von 4,78 Ampere für 10 ms, einen maximalen Ausgangsspannungsabfall von 1 VDC, einen Sperrstrom von 1 mA, eine Einschaltzeit von maximal 2 ms und eine Ausschaltzeit von maximal 2 ms. Dieses Modul hat einen Stromverbrauch von 110 mA (alle Ausgänge eingeschaltet) von der 5-Volt-Schiene auf der Rückwand.

Das Modul IC693MDL740 ist ein Positive Logic Ausgangsmodul mit einer Nennspannung von 12 bis 24 Volt DC. Es gibt 16 Ausgangspunkte in 2 Gruppen von 8 mit einem gemeinsamen Stromausgangsanschluss für jede Gruppe. Das Modul IC693MDL740 hat Positive Logic Eigenschaften und fungiert als Stromquelle für Lasten von der Benutzersammelschiene und der positiven Stromschiene. Das Ausgangsgerät wird zwischen der negativen Stromschiene und dem Modulausgang angeschlossen. Das Modul IC693MDL740 ist mit mehreren Lastgeräten kompatibel, darunter Magnetspulen und Motorstarter. Der Ausgangsspannungsbereich für das Modul beträgt 12 bis 24 Volt DC. Der maximale Ausgangsstrom pro Modulpunkt beträgt 0,5 Ampere und der maximale Ausgangsstrom pro Gemeinsam beträgt 2 Ampere. Die jeweiligen maximalen Ein- und Ausschaltzeiten betragen 2 Millisekunden. Der Nenn-Einschaltstrom für eine Dauer von 10 Millisekunden beträgt 4,78 Ampere.
